Üç İstasyonlu Plastik Termoform Makinesi Çalışma Süreci

LITAI tarafından tedarik edilen TTF-700A üç istasyonlu plastik termoform makinesini kısaca tanıtalım . Önceki normal vakum makineleriyle karşılaştırıldığında, TTF-700A, levha yükleme, levha taşıma, ısıtma, şekillendirme, kesme, istifleme ve geri sarma işlemlerini entegre eden tam otomatik bir plastik termoform makinesidir. TTF-700A'nın nihai ürünleri, gıda kabı, yumurta tepsisi, fide tabağı, tabak, kahve kapağı vb. gibi yaygın olarak kullanılacaktır.

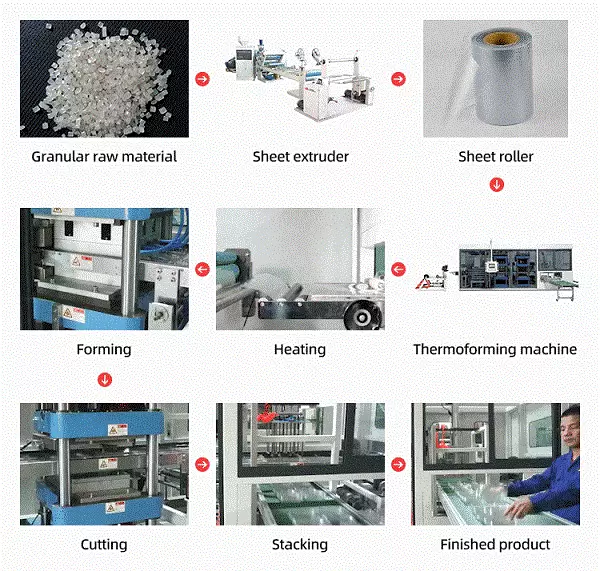

TTF-700A Üç İstasyonlu Plastik Termoform Makinesinin Çalışma Akışı

No. 1 - TTF-700A'nın Sayfa Yükleyicisi

1、Otomatik yükleme, insan kaynakları maliyetini düşürür;

2、Sac taşıma pozitif olarak yapılır, taşıma servo motorunun yükü düşürülür;

3、Yakınlık anahtarı akıllı kontrolü, çok hızlı ileterek sayfanın aşağı düşmesini önler;

4、Çift istasyon, büyük çap, sac rulosunu değiştirme sıklığını azaltır, üretim verimliliğini artırır.

No. 2 - TTF-700A'nın Taşıma Parçası

1、Alüminyum kılavuz rayı soğutulmuş suyla doludur, ısıtılmış levhayı etkili bir şekilde soğutarak kararlı bir taşıma sağlar.

2、Özel derecelere sahip dişli zincir, delmeyi çok daha kolay hale getirir, özel malzeme - 65Mn onu daha güçlü ve daha dayanıklı hale getirir.

3、Daha geniş bir sac genişliği aralığına uygun olan ve ısınmadan kaynaklanan sac sarkması sorununu çözen ayarlanabilir genişlik ve parçalı zincir.

4、Servo motorla tahrik edilir, doğru ve verimlidir.

No. 3 - TTF-700A'nın Isıtma Parçası

1、Almanya markalı Elstein ısıtma karosunu benimseyin, mükemmel yalıtım performansı ve ısıtma verimliliği, zamandan ve enerjiden tasarruf sağlar. (%50'den fazla hız artışı ve %30'dan fazla enerji tasarrufu). Buna dayanarak, gerçek güç tüketimi nominal gücün yaklaşık %30'udur, harika ve şaşırtıcıdır.

2、Soba, şekillendirme alanının genişliğinin 4 katı uzunluğundadır, böylece sac belirli bir plastikleştirme süresinde daha uzun bir mesafe kat edebilir, böylece hız artırılarak çıktı iyileştirilebilir.

3、Sobanın iki katmana bölünmesiyle optimize edilmiş ısıtma fayansı düzeni, sacın tam ve eşit şekilde ısınmasını sağlar.

4、Tüm soba 44 ayrı sıcaklık kontrol ünitesine bölünmüştür, doğruluk 1 santigrat derecede kontrol edilebilir, böylece her ürünün tabakasının mükemmel şekilde plastikleştirilmesi sağlanır.

5、Sacın ısıtma kiremitine düşüp yangına sebep olmasını önlemek için koruyucu demir ağ ile kaplanmış, güvenli ve güvenilirdir.

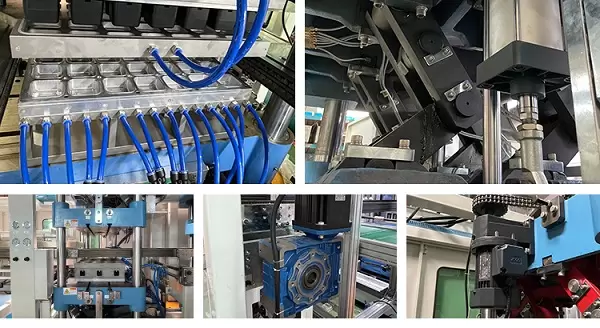

No.4 - TTF-700A'nın Şekillendirme İstasyonu

1、Destek için dört sütunlu (40Cr çelik) yapıyı ve kılavuz için tek gövdeli kalıp plakalarını (TQ-600 çelik) benimseyin, bu da şekillendirme istasyonumuzu daha güçlü ve kararlı, şok emilimi ve aşınma direnci sağlar.

2、Şekillendirme istasyonunda, sıkıştırma şokunu azaltarak sacın düzgün çalışmasını sağlayan dört adet tampon silindirimiz bulunmaktadır.

3、Kılavuz plaka arasındaki paralellik yanlış hizalaması 0,05 mm'den az ve kalıp için 0,03 mm'den az olup, endüstri ortalama değerinden çok daha düşüktür. Bu nedenle şekillendirme ürünlerimizin boyutu daha hassas olacak ve alt kısım daha mükemmel olacaktır.

4、Bağlantı mekanizması aşınmaya dayanıklı çelik burç kullanır, daha fazla ağırlık taşır, daha hassas döner. Ve simetrik salınım, dört sütunun enine aşınmasını önlemek ve makinenin daha uzun ömürlü olmasını sağlamak için makinenin paralel çalışmasını sağlar.

5、Kalıbı değiştirmeye yardımcı mekanizma, hızlı değiştirmeyi gerçekleştirmek, daha fazla zaman ve emek tasarrufu sağlamak için kayar ray ve destek çubuğu ile donatılmıştır.

6、Yüksek güçlü servo motorla tahrik edilir, süper hassasiyet, yüksek verimlilik ve düşük gürültü.

7、Belirli bir miktar ve sürede akıllı yağlama, böylece makine uzun ömürlü ve sürdürülebilir olabilir.

8、Kalıp boşluğunun içinde soğutma suyu bulunur, bu da soğutma hızını hızlandırır ve kalıptan çıkarmayı kolaylaştırır.

9、Çalışma teorisi, kalıpta bazı naylon tapalarla güçlendirmeye yardımcı olan pasif ve negatif basıncın bir kombinasyonudur, bu da ürünlerin daha güçlü bir şekilde üretilebilmesini sağlar.

10、Üst ve alt istasyon otomatik olarak ayarlanabilir, hızlı ve daha rahat.

11、Eksantrik tekerlek yapısını bir kenara bırakın, görünür çalışma, kolay bakım.

No.5 - TTF-700A Delme İstasyonu

1、Destek için dört sütunlu (40Cr çelik) yapıyı ve kılavuz için tek gövdeli kalıp plakalarını (TQ-600 çelik) benimseyin, bu da delme istasyonumuzu daha güçlü ve kararlı, şok emilimi ve aşınma direnci sağlar.

2、Eksantrik tekerlek yapısını bir kenara bırakın, görünür çalışma, kolay bakım.

3、Delme istasyonunda, sıkıştırma şokunu azaltan ve sacın düzgün çalışmasını sağlayan dört adet tampon silindirimiz bulunmaktadır.

4、Kılavuz plaka arasındaki paralellik yanlış hizalaması 0,05 mm'den azdır ve kalıp için 0,03 mm'den azdır, endüstri ortalama değerinden çok daha düşüktür. Deliklerin konumunun daha hassas olmasını sağlar ve ürün çok daha iyi görünür. Ve delme bıçağının daha uzun ömürlü olmasını sağlar.

5、Belirli bir miktar ve sürede akıllı yağlama, böylece makine uzun ömürlü ve sürdürülebilir olabilir.

6、Daha yüksek delme kuvveti ve çok daha iyi ürünler üreten yüksek güçlü servo sürücü.

7、Kalıbı değiştirmeye yardımcı mekanizma, hızlı değiştirmeyi gerçekleştirmek, daha fazla zaman ve emek tasarrufu sağlamak için kayar ray ve destek çubuğu ile donatılmıştır.

8、Bağlantı mekanizması aşınmaya dayanıklı çelik burç kullanır, daha fazla ağırlık taşır, daha hassas döner. Ve simetrik salınım, dört sütunun enine aşınmasını önlemek ve makinenin daha uzun ömürlü olmasını sağlamak için makinenin paralel çalışmasını sağlar.

9、Çalışma istasyonu yalnızca otomatik olarak yukarı ve aşağı ayarlanamaz, aynı zamanda çarpışma önleme işlevine sahip çalışma istasyonları arasında da ayarlanabilir, her ikisi de tüm çalışma istasyonu sistemini daha rahat, daha hızlı ve daha güvenli hale getirir.

10、Ayrı delme bıçağı, değiştirilmesi kolay ve uygun fiyatlı.

No.6 - TTF-700A Kesme İstasyonu

1、Destek için dört sütunlu (40Cr çelik) yapıyı ve kılavuz için tek gövdeli kalıp plakalarını (TQ-600 çelik) benimseyin, bu da şekillendirme istasyonumuzu daha güçlü ve kararlı, şok emilimi ve aşınma direnci sağlar.

2、Kılavuz plaka arasındaki paralellik yanlış hizalaması 0,05 mm'den az ve kalıp için 0,03 mm'den az olup, endüstri ortalama değerinden çok daha düşüktür. Ürünlerin daha hassas ve mükemmel bir şekilde kesilmesini sağlar.

3、Çalışma istasyonu yalnızca otomatik olarak yukarı ve aşağı ayarlanamaz, aynı zamanda çarpışma önleme işlevine sahip çalışma istasyonları arasında da ayarlanabilir, her ikisi de tüm çalışma istasyonu sistemini daha rahat, daha hızlı ve daha güvenli hale getirir.

4、Kalıp bıçağı, ürünün kesilmesini kolaylaştıran ve kenarın daha mükemmel olmasını sağlayan ısıtma kılavuz plakası tarafından ısıtılır.

5、Isıtma kılavuz plakasında güvenli ve güvenilir olan aşırı ısınma alarm fonksiyonu (90°C).

6、Yüksek güçlü servo motor, güçlü kesme kuvvetine sahiptir, kesme hattı 12 metreye ulaşabilir ve mükemmel kesim sağlar.

7、Hareketli bıçak, ürünün daha hassas kesilmesini sağlayan bir konumlandırma kılavuzu işlevine sahiptir.

8、Akıllı yağlama sistemi belirli bir miktar ve sürede yağlama yapabilir, bu da makinenin uzun ömürlü ve sürdürülebilir olmasını sağlayabilir.

9、Kalıbı değiştirmeye yardımcı mekanizma, hızlı değiştirmeyi gerçekleştirmek, daha fazla zaman ve emek tasarrufu sağlamak için kayar ray ve destek çubuğu ile donatılmıştır.

10、Delme istasyonunda dört adet tampon silindirimiz var, bu da sıkıştırma şokunu azaltarak sacın düzgün çalışmasını sağlar.

11、Eksantrik tekerlek yapısını bir kenara bırakın, görünür çalışma, kolay bakım.

12、Bağlantı mekanizması aşınmaya dayanıklı çelik burç kullanır, daha fazla ağırlık taşır, daha hassas döner. Ve simetrik salınım, dört sütunun enine aşınmasını önlemek ve makinenin daha uzun ömürlü olmasını sağlamak için makinenin paralel çalışmasını sağlar.

No.7 - TTF-700A'nın İstifleme İstasyonu

1、Aşağı itmeli istifleme tipini benimseyin, çoğu ürünün gereksinimlerini karşılamak ekonomiktir.

2、Yığınlama servo motorla sağlanır, daha hassas ve verimli hale getirir.

3、Çıkarılabilir ve değiştirilebilir taşıma bandı ile donatılmış, verimli ve kullanışlı.

4、Değiştirilebilir emme çubuğu cihazı, farklı ürünlerin ihtiyaçlarını karşılamak için.

5、Yığınlama gürültüsünü azaltmak için çoklu susturucu cihazlarla donatılmıştır.

6、Alüminyum emme çubuğu, hafif ve dayanıklıdır.

PLC

1、Kullanımı kolay, etkileşimli arayüz.

2、Büyük ürün veri depolama gereksinimlerini karşılamak için geniş bellek.

3、Ürün verileri tek bir tuş fonksiyonu ile saklanır ve okunur, kolay kullanım.

4、Taşınabilir dokunmatik ekran, işlemi esnek ve rahat hale getirir.

5、Yüksek entegrasyon, veri görselleştirme, kontrolü kolay.

TTF-700A Üç İstasyonlu Plastik Termoform Makinesi Tedarikçisi - LITAI

LITAI MACHINERY Co., Ltd. 2001 yılında kurulmuş olup, otomatik çok istasyonlu plastik termoform makinesi, plastik bardak üretim hattı, BOPS plastik termoform makinesi, kalıp, PET levha ekstrüderi ve çok katmanlı PP/PS levhanın profesyonel üreticisidir. Üretim, Ar-Ge, imalat ve endüstri ve ticaret satışlarını entegre eden bir kaynak üreticisiyiz. Danışmak için yeni ve eski müşterileri bekliyoruz!
