Plastik Bardak Yapma Makinesi
Sanayi ve ticaret ürünleri imalatı ve satışı
  • YARDIMCI EKİPMAN
    Soğutucu 15F
    Makine çalışırken kalıpları, rayları ve hidrolik sistemleri soğutun

    Soğutucu: R22

    Soğutma Fanı: 0.55kw*2

    Su deposu hacmi: 150L

    Nominal güç: 13,6 kw

    Güç kaynağı: 3PH-380V/50Hz

    Boyut: L1500xW850xH1450mm

    Ağırlık: 750kg

  • YARDIMCI EKİPMAN

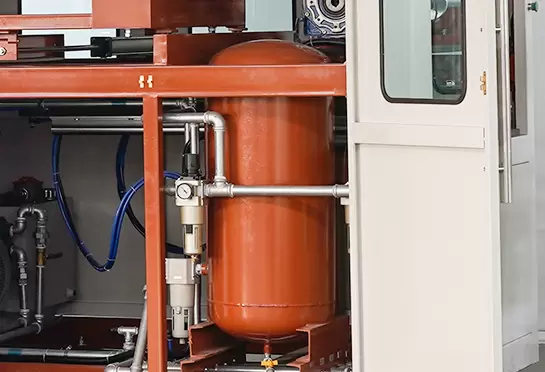

    Hava Tankı 1m³
    Hava basıncını sabit tutmak için hava sıkıştırma sisteminin yardımcı bir parçası

    Hacim: 1.0m³

    Basınç: 0.8Mpa

    Tasarım Sıcaklığı: 150 ℃

    Toplam Yükseklik: 2400mm

    İç Çap: 800mm

    Tahliye Vanası Arayüzü: Rp 11/2

    Tahliye Vanası Arayüzü: R 1/2

  • YARDIMCI EKİPMAN
    Hava kompresörü
    TK-3.6
    Kalıplama sırasında yeterli hava alın

    Çalışma Basıncı: 0.8Mpa

    Hava Yer Değiştirme: 3.6m³/dak

    Motor Gücü: 3PH-380V/50Hz

    Boyut: 1150x900x1350mm

    Güç kaynağı: 3PH-380V/50Hz

    Soğutma yöntemi: Hava soğutmalı

    Yağlayıcı miktarı: Yaklaşık 27L

ANA TEKNİK PARAMETRE
modeli
Şekillendirme Alanı750 x 480mm650 mm x 320 mm
Şekillendirme Derinliği (Maks.)125-180mm125-180mm
sac kalınlığı0.3-1.8mm0.3-1.8mm
Şekillendirme Hızı (Maks.)30 kez/dak25-30 kez / dak
Hava basıncı0.6-0.8mpa0.6-0.8mpa
Hava tüketimi3,0 m³/dk2.0 m³/dk
Su tüketimi0,7 m³/saat0,5 m³/saat
Sac genişliği (Maks.)760mm650mm
Uygun LevhaPP, PS, HIPS, PET, PVC, PLA vb.PP, PS, HIPS, PET, PVC, PLA vb.
Güç kaynağıAC 380V, 50Hz, Üç fazlı, Dört telliAC 380V, 50Hz, Üç fazlı, Dört telli
Kullanılan güç98Kw69Kw
Anma gücü140Kw98Kw
prosedürAtık geri dönüşümünü ısıtma, biçimlendirme ve kesmeAtık geri dönüşümünü ısıtma, biçimlendirme ve kesme
BoyutL8500*W2200*H3100mmL6000*W2000*H2700mm
Ağırlık6.5T hakkında5T hakkında
Modeli
Kalıp Boyutu (Maks.)
Şekillendirme Derinliği (Maks.)
sac kalınlığı
Şekillendirme Hızı (Maks.)
Hava basıncı
Hava tüketimi
Su tüketimi
Sac genişliği (Maks.)
Uygun Levha
Güç kaynağı
ısıtma gücü
Anma gücü
prosedür
Boyut
Ağırlık
750 mm x 480 mm
125-180mm
0.3-1.8mm
30 kez/dak
0.6-0.8mpa
3,0 m³/dk
0,7 m³/saat
760mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
146kw
173kw
Atık geri dönüşümünü ısıtma, biçimlendirme ve kesme
L8500*W2200*H3200mm
6.5T hakkında
750 mm x 480 mm
125-180mm
0.3-1.8mm
30 kez/dak
0.6-0.8mpa
3,0 m³/dk
0,7 m³/saat
760mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
146kw
173kw
Atık geri dönüşümünü ısıtma, biçimlendirme ve kesme
L8500*W2200*H3200mm
6.5T hakkında
  • Yüksek güvenlik
  • Yüksek stabilite
  • Düşük gürültü
  • Düşük enerji
    tüketim
  • Yüksek oran
  • Tam otomatik

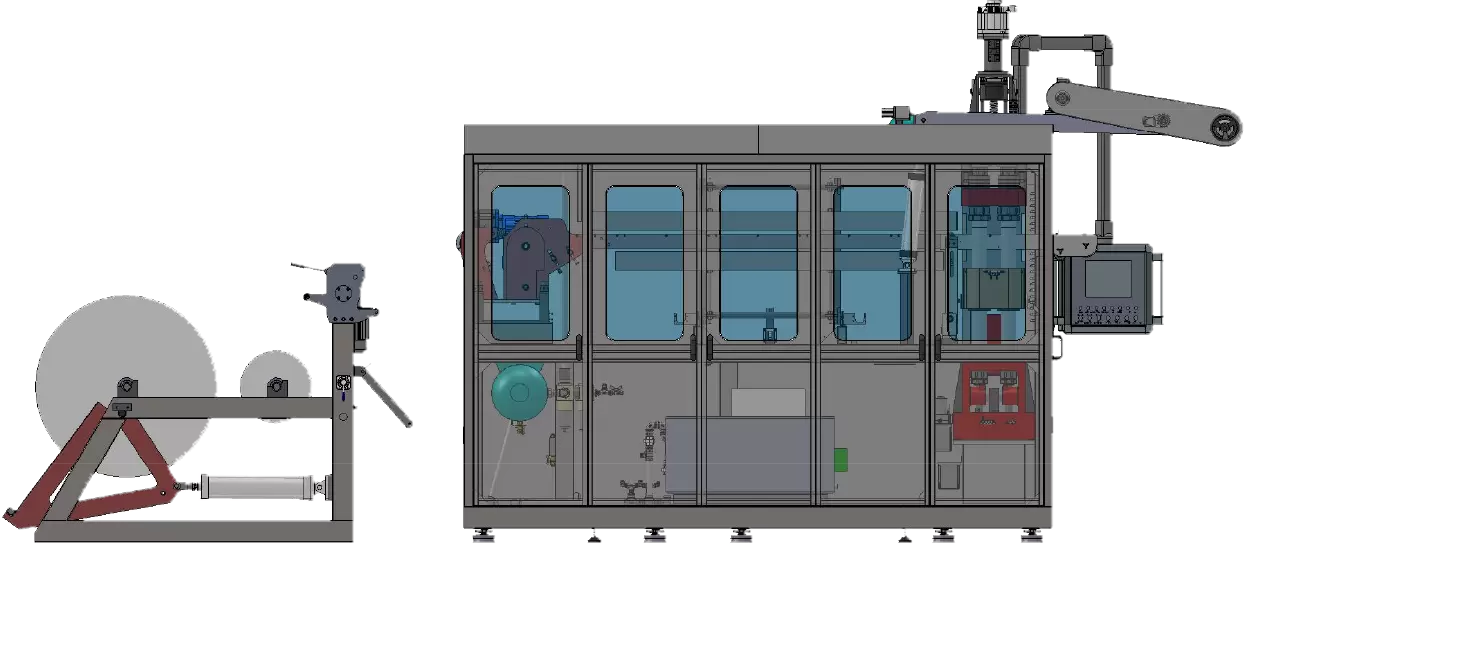

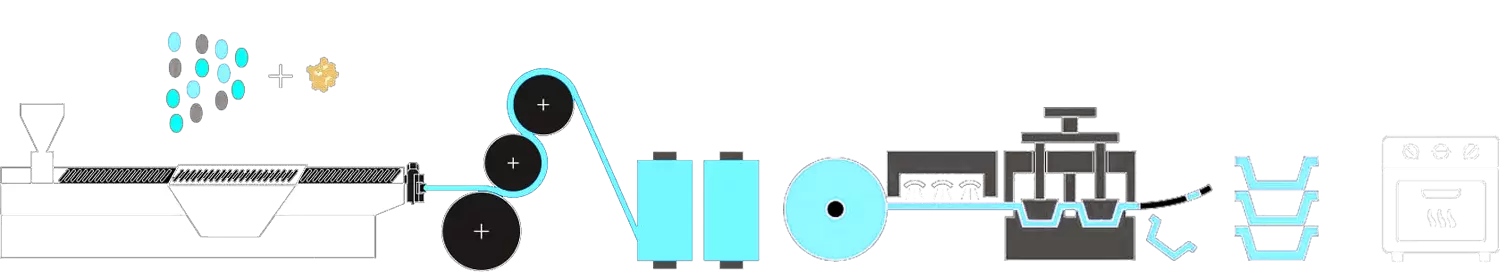

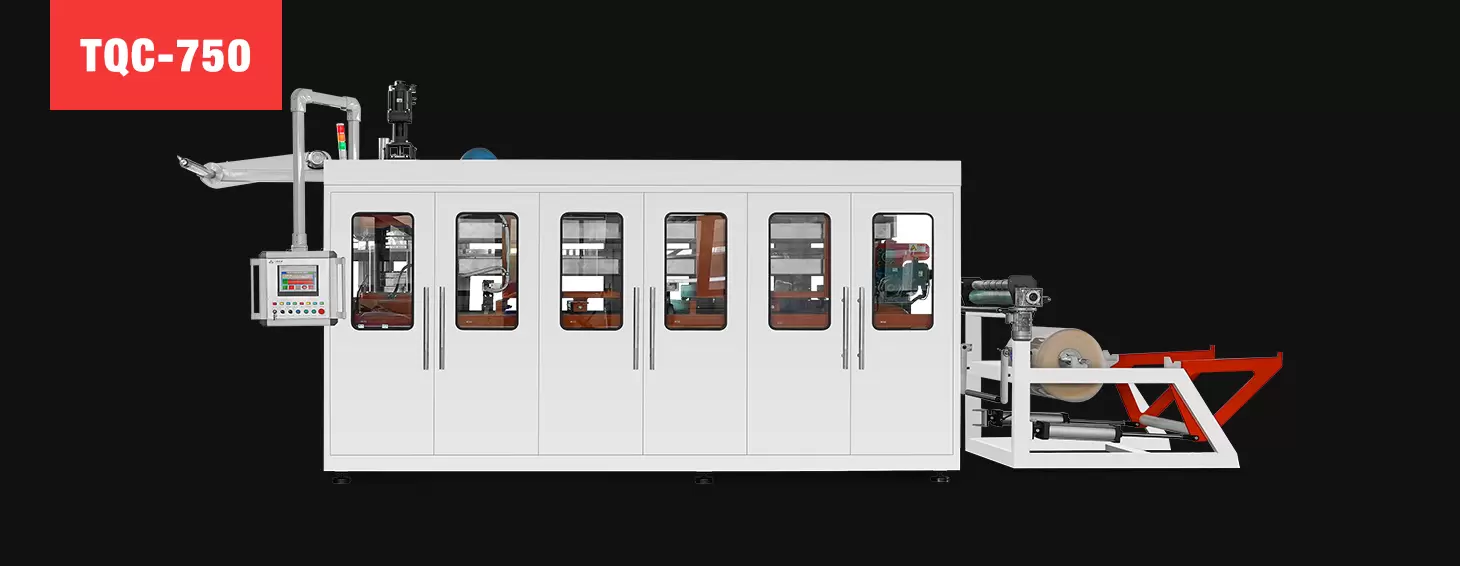

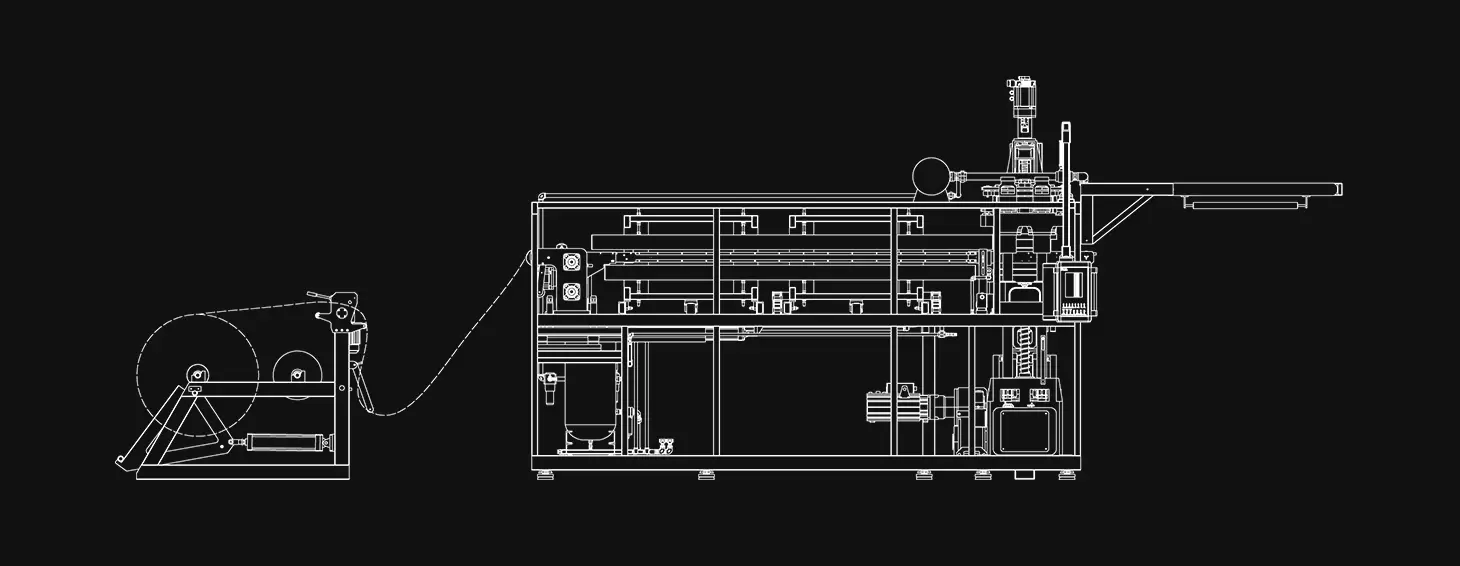

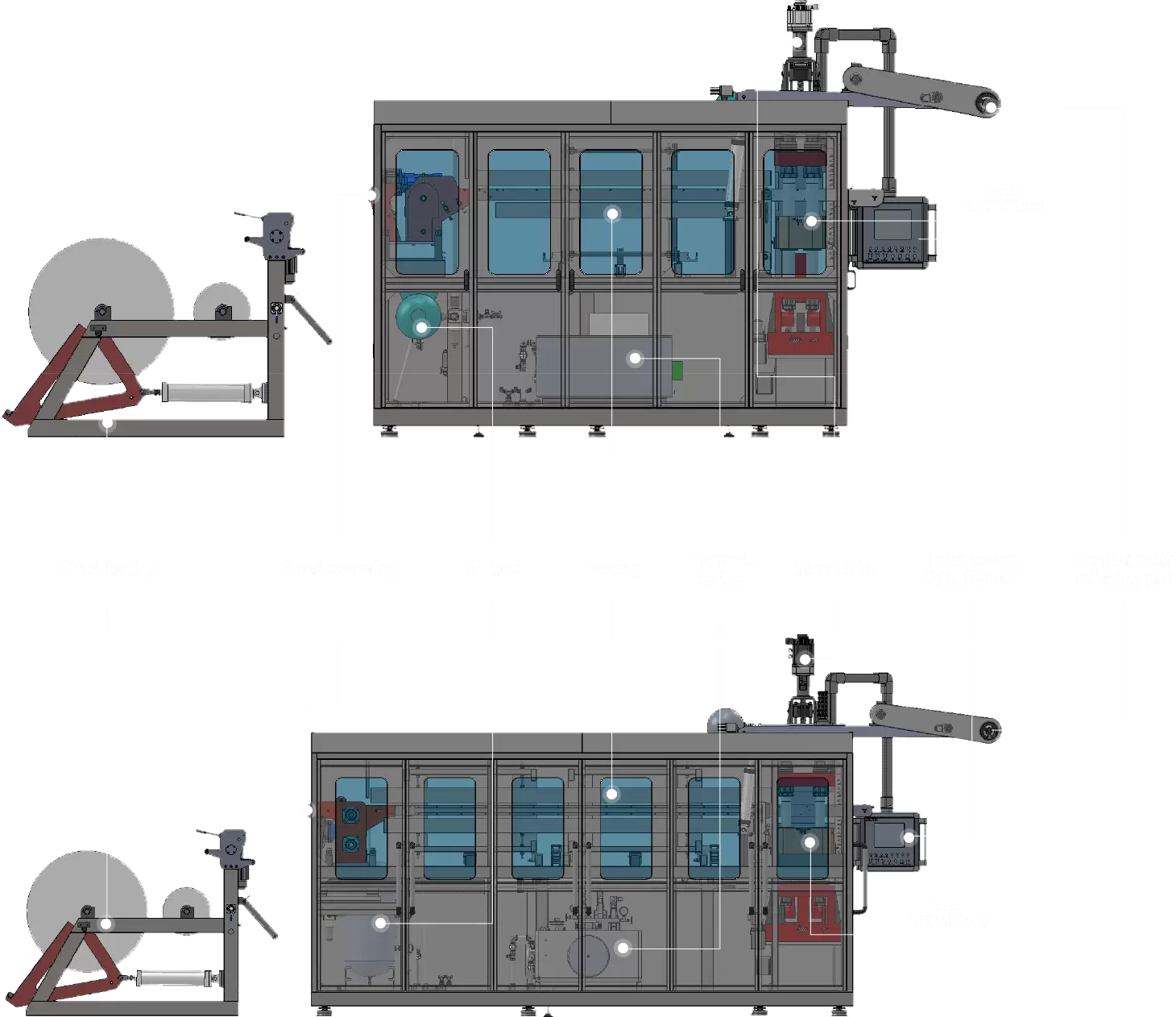

Çizgi şeması TQC-750

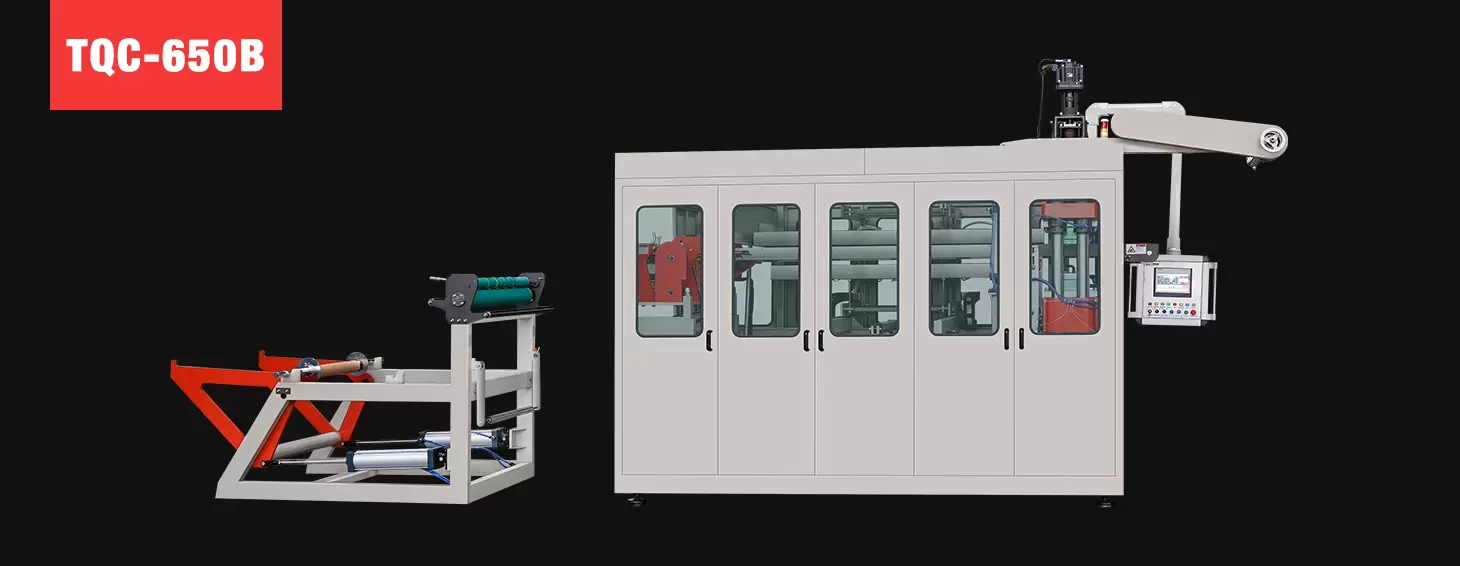

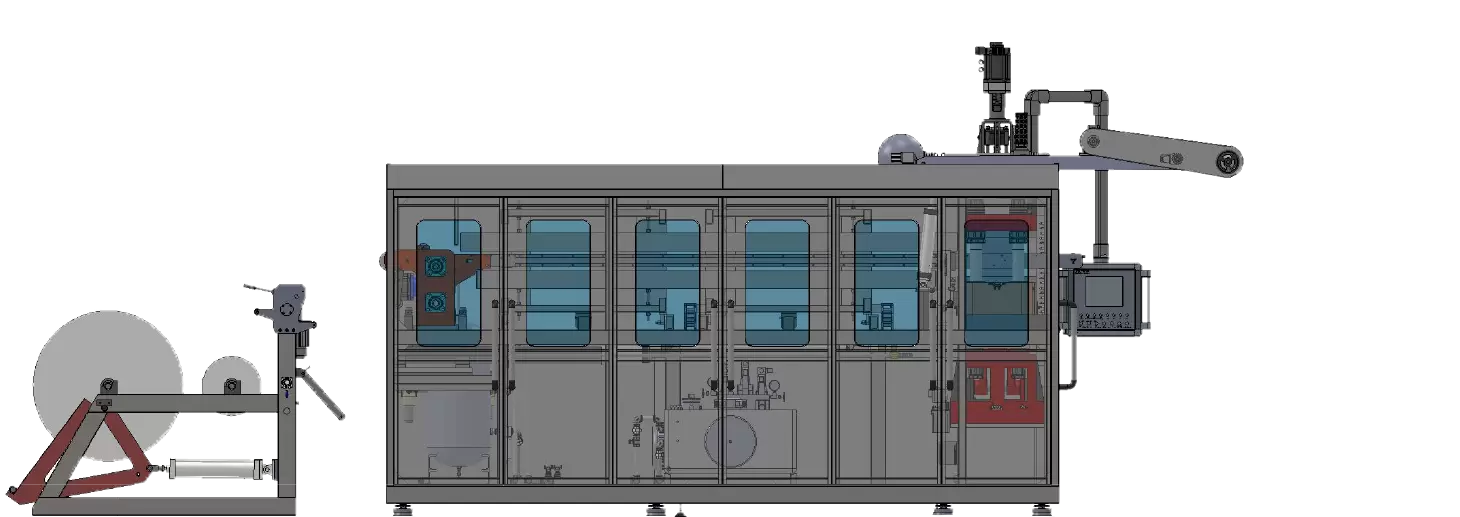

Çizgi şeması TQC-650B
Başvuru

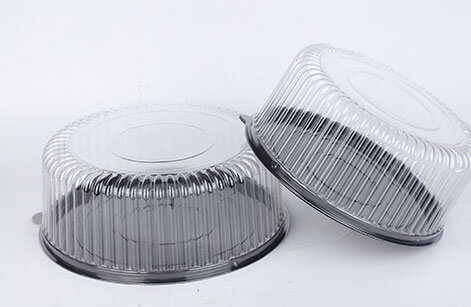

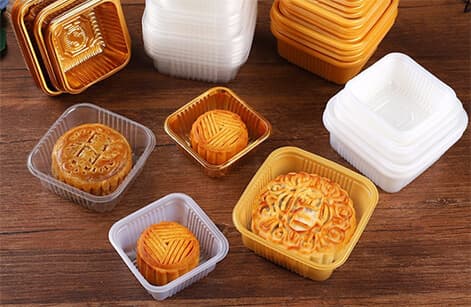

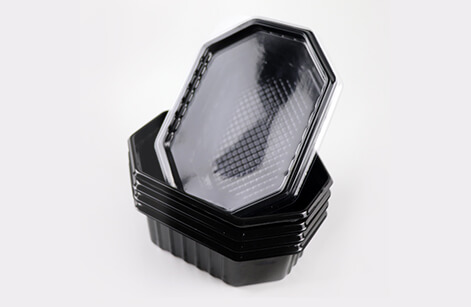

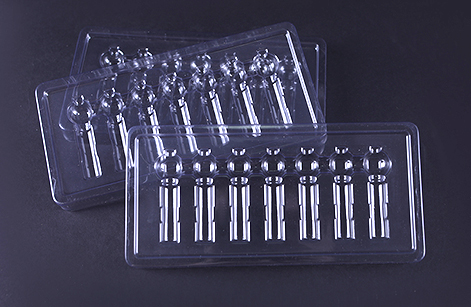

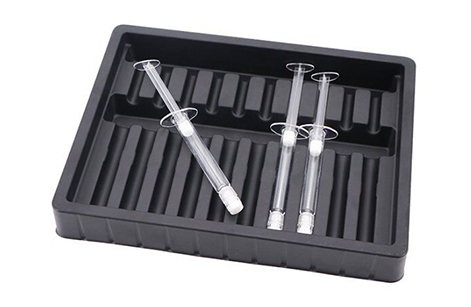

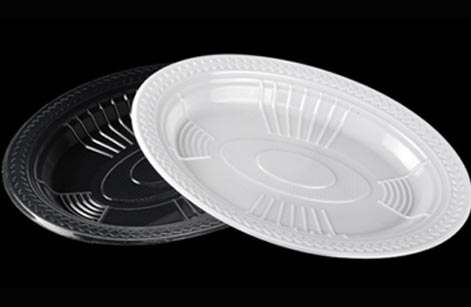

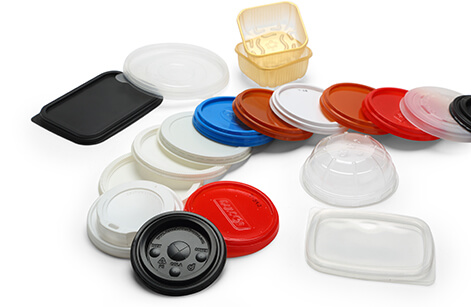

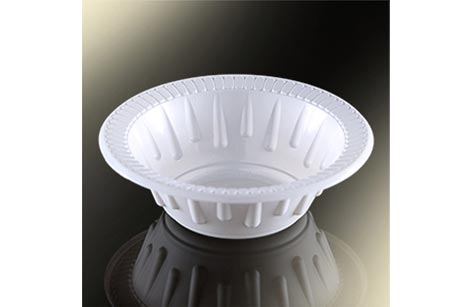

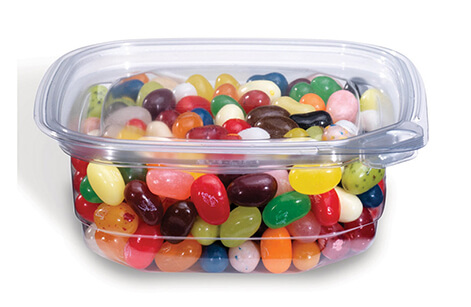

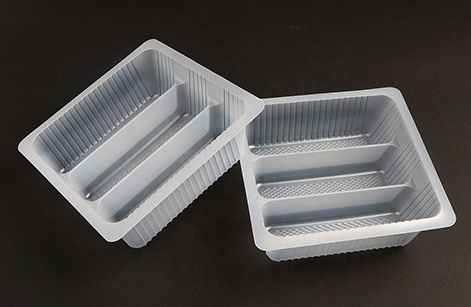

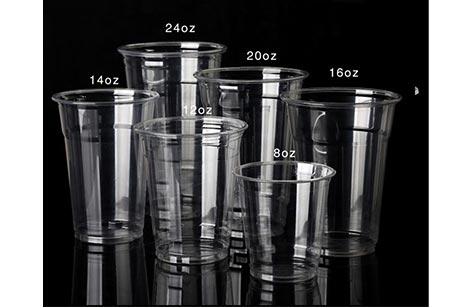

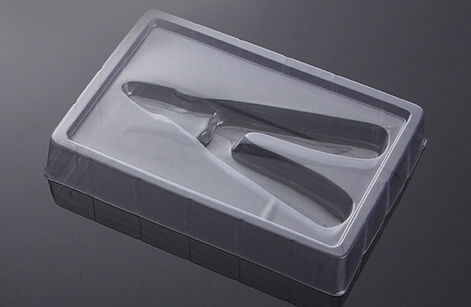

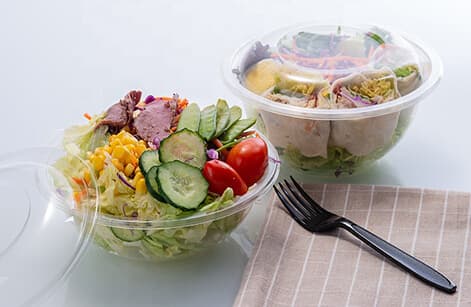

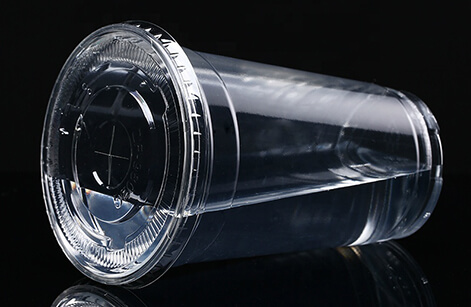

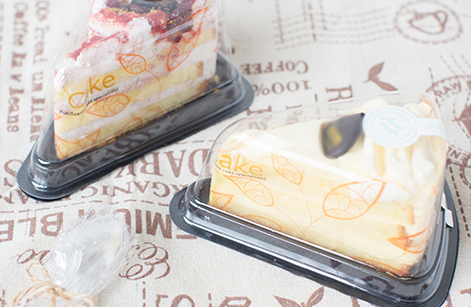

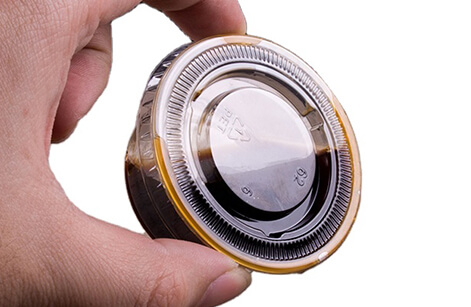

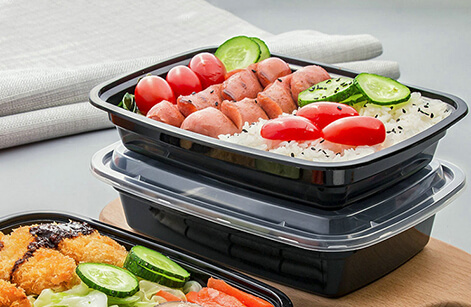

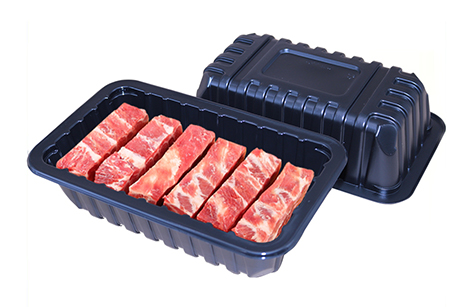

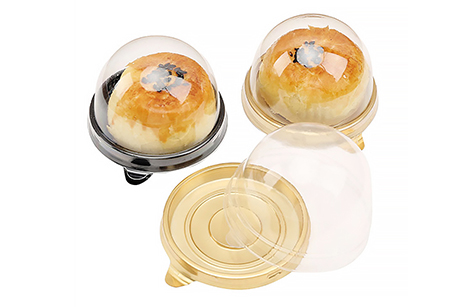

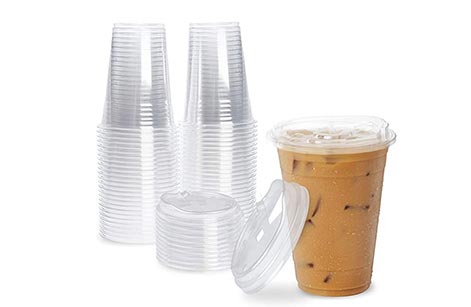

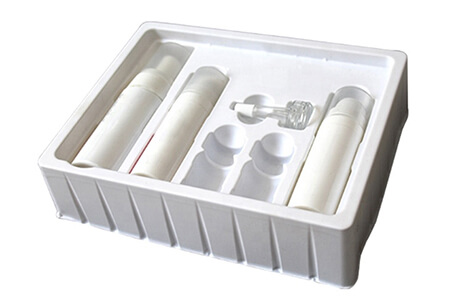

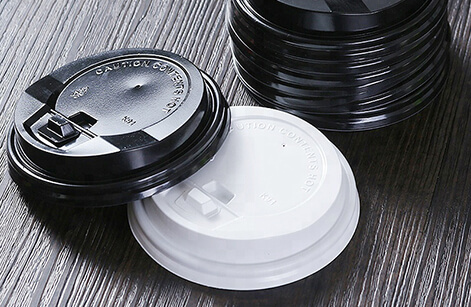

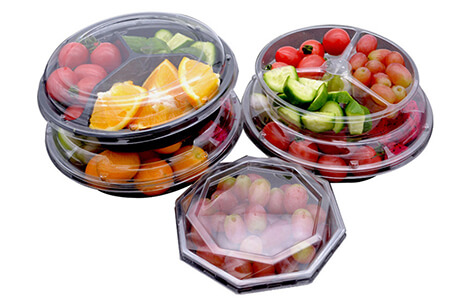

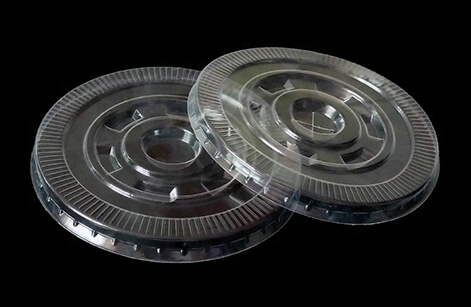

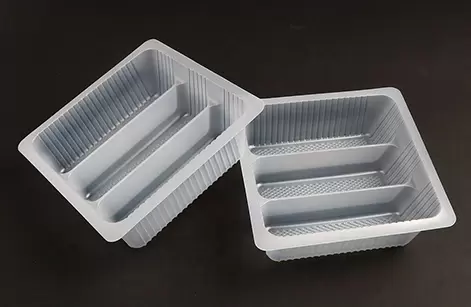

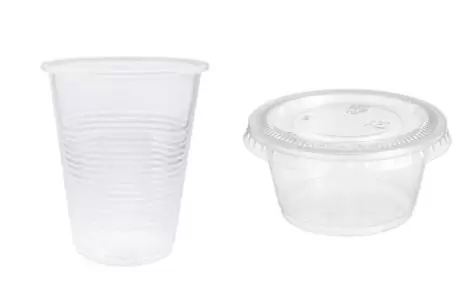

Plastik bardak termoform makinesi son geliştirilen ürünümüzdür, Sac besleme ve gerdirme kısmı servo motor ile tahrik edilmektedir. Makine plastik bardak, kase gibi tek kullanımlık ürünler üretir, yaprak besleme, yaprak ısıtma iş akışı boyunca kapak ve kutu, şekillendirme, kesme ve üfleme, yaygın olarak kullanılan ve çoğu için uygun müşteri istedi. Program için PLC, manuel arayüz çalışma, kararlı, düşük gürültü ve yüksek verimlilik

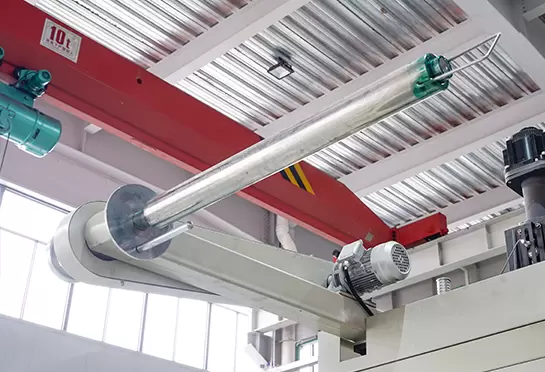

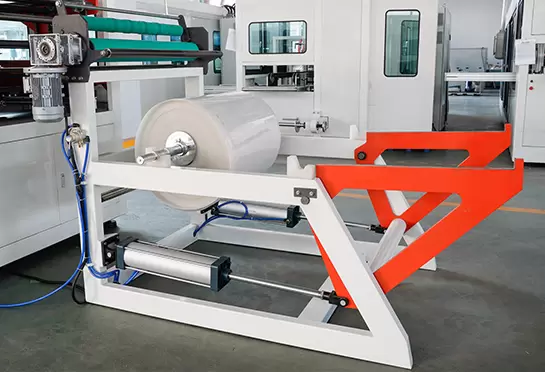

  • Yaprak besleme

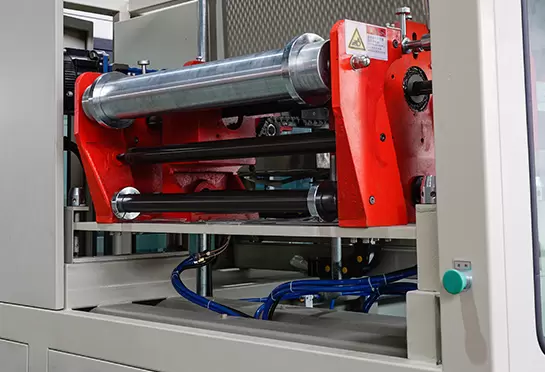

  • Sac taşıma
  • Hava tankı
  • Isıtma
  • Hidrolik
    istasyon

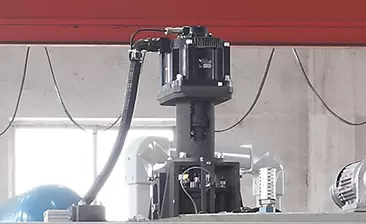

  • Servo motor

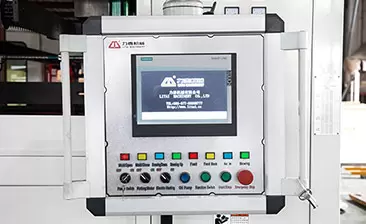

  • Dokunmatik ekran:
    SIEMENS
  • israf sayfası
    toplama kısmı

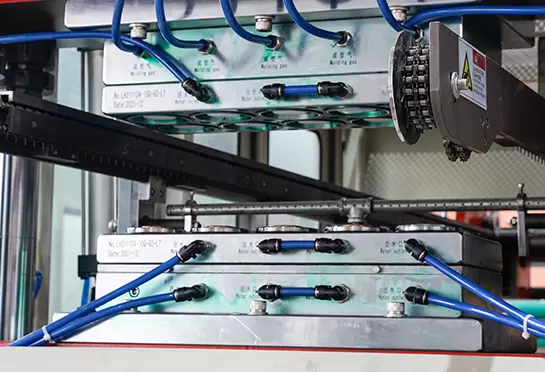

  • Kalıba dökmek
    (650*300mm)
Kalıba dökmek
(650*300mm)

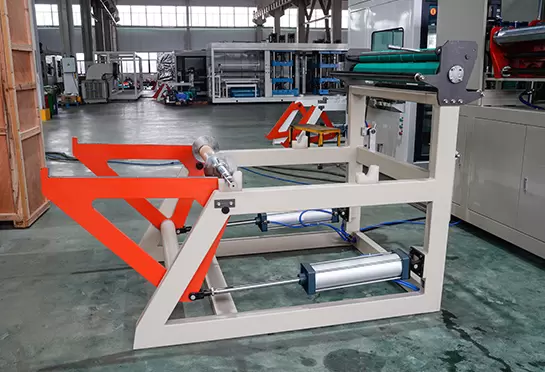

Yaprak besleme
Yaprak besleme

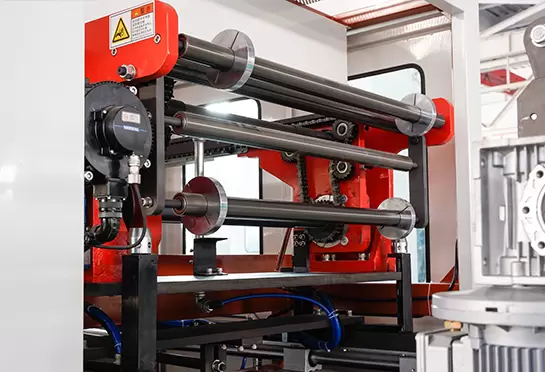

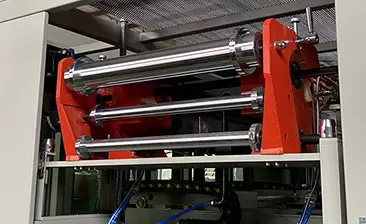

Sac taşıma
Sac taşıma

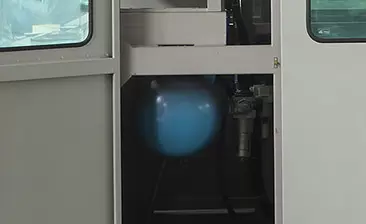

Hava tankı
Hava tankı
Isıtma
Isıtma
Hidrolik
istasyon
Hidrolik
istasyon
Servo motor
Servo motor
Dokunmatik ekran:
SIEMENS
Dokunmatik ekran:
SIEMENS
israf sayfası
toplama kısmı
israf sayfası
toplama kısmı
Kalıba dökmek
(750*480mm)
  • Yaprak besleme
  • Sac taşıma
  • Hava tankı
  • Isıtma
  • Hidrolik
    istasyon
  • Servo motor
  • Dokunmatik ekran:
    SIEMENS
  • israf sayfası
    toplama kısmı
  • Kalıba dökmek
    (750*480mm)


MAKİNE ÖZETİ

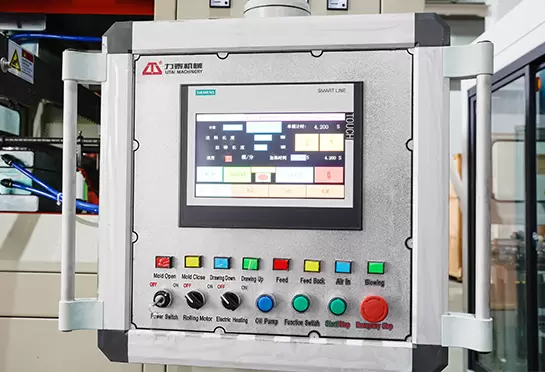

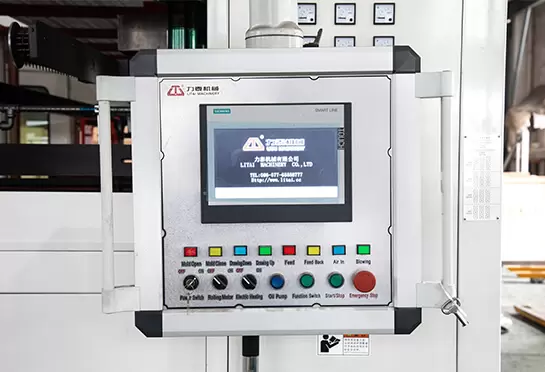

  • SIEMENS'in (Almanya) endüstriyel manuel arayüzü ve PLC'si, yüksek derecede otomasyon, doğru kontrol ve rahat çalışma sağlar. Belge depolama işlevi, operasyonel süreçleri basitleştirir.

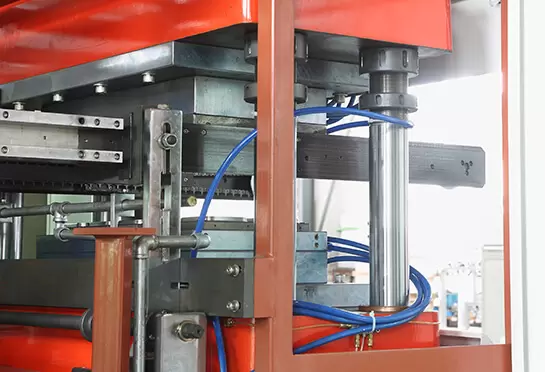

  • Çalışma istasyonları, sabit dört kılavuz direk (GCr15 çelik, dışı sert krom kaplamalı) yapı tarafından tahrik edilmektedir. Aşınmaya dayanıklı ve ekipman ömrünü uzatın.

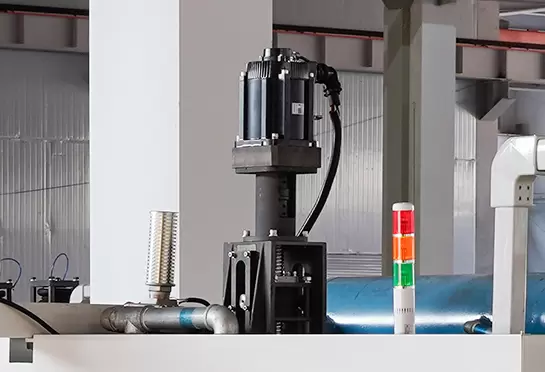

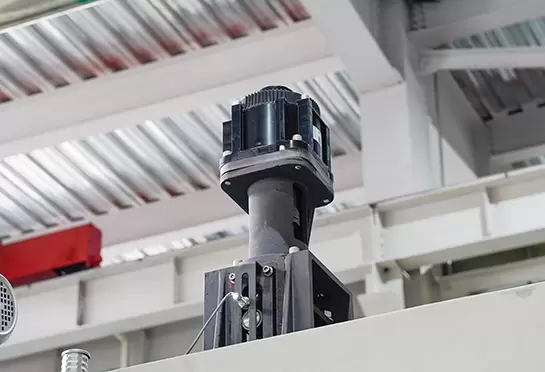

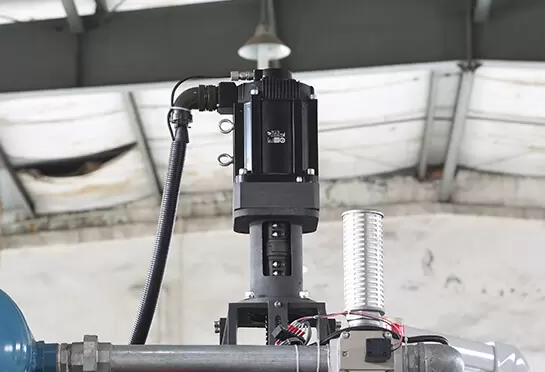

  • YASKAWA'nın (Japonya) gerdirme servo motoru, üst ve alt kalıbın hızını kontrol eder, bu, her bir kabın alt kalınlığının eşit olmasını sağlamak için eşit gücü koruyabilir. ve sör

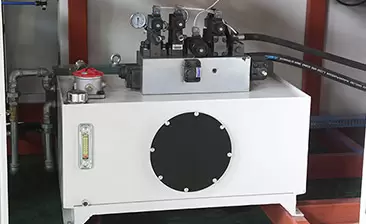

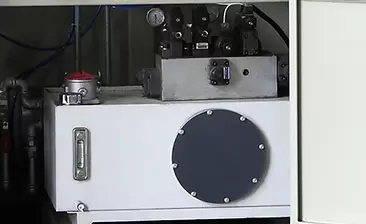

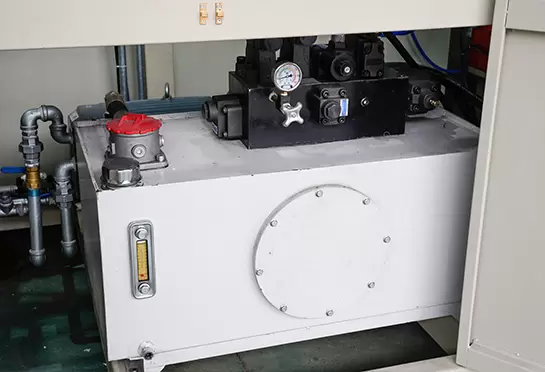

  • Hidrolik tahrikli sistem, yeterli hareket hızı ve güçlü delme gücü sağlayabilir.

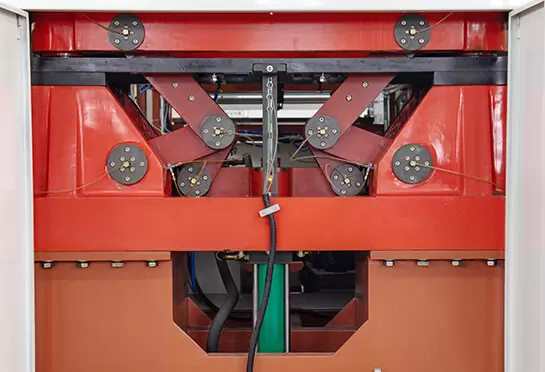

  • Tüm parça, güvenilir ve istikrarlı olan hidrolik sistem tarafından tahrik edilir. ROCKWELL (ABD) yakınlık anahtarının kullanılması, mükemmel kalıp konumlandırma hassasiyeti sağlar.

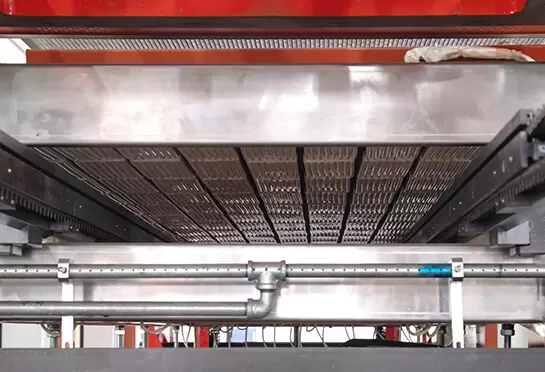

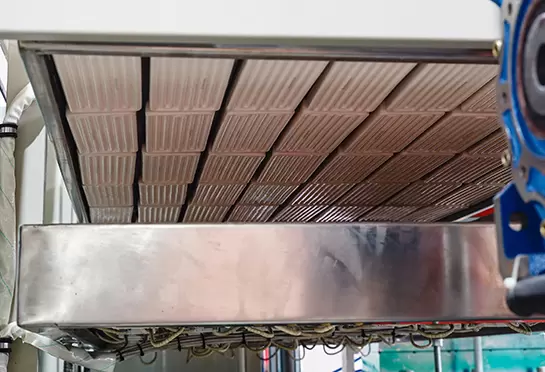

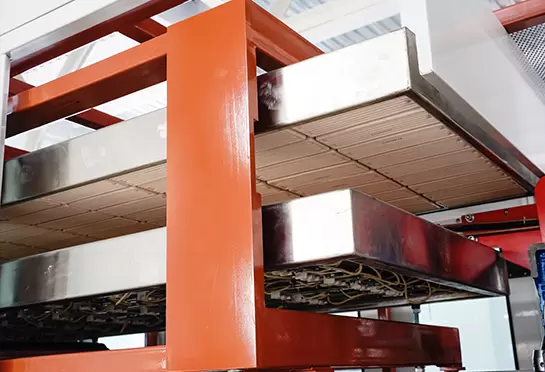

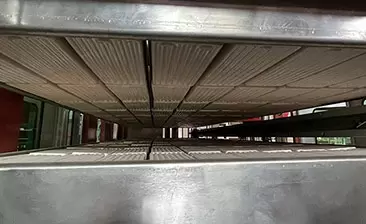

  • Isıtıcı, hızlı tepki oranı, kısa işlem süresi gösteren ve enerji tasarrufu sağlayan vakumlu yalıtım pamuğu ekledi.

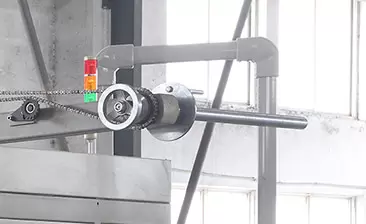

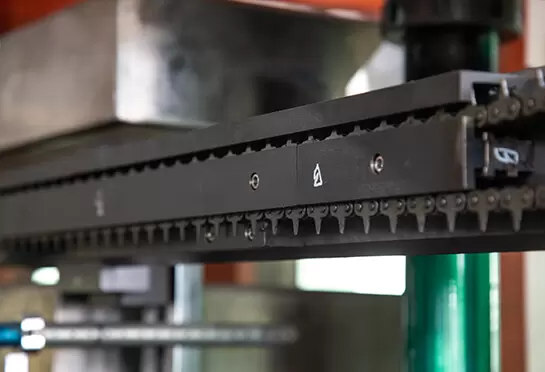

  • Keskin zincir, 45# çeliğe göre daha yüksek mukavemete, daha iyi ısı direncine ve esnekliğe sahip olan 65#Mn kullanır.

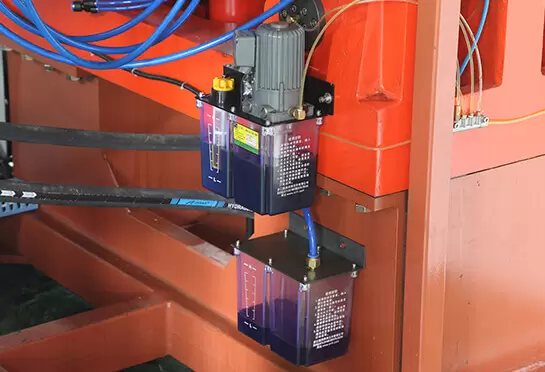

  • Elektrikli yağlama yağı pompası, rotayı yapabilen insansız kontrol koşulu altında bilgisayarın kontrolü yoluyla yağlama yağını düzenli ve nicel olarak otomatik olarak enjekte edebilir.

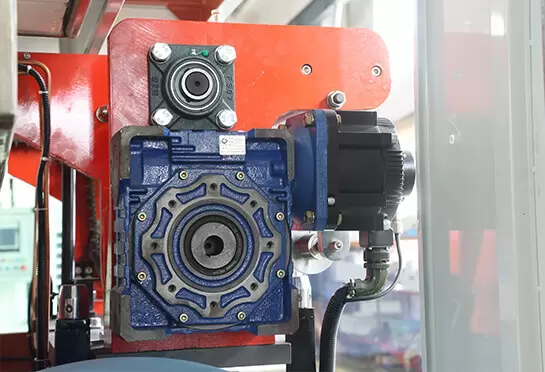

  • Sac besleme servo motoru, Japonya'da yapılan YASKAWA markasını benimser, nominal güç 3Kw'dır, besleme sürecinde kararlı çalışmayı sağlar.
SIEMENS'in (Almanya) endüstriyel manuel arayüzü ve PLC'si, yüksek derecede otomasyon, doğru kontrol ve rahat çalışma sağlar. Belge depolama işlevi, operasyonel süreçleri basitleştirir. SIEMENS'in (Almanya) endüstriyel manuel arayüzü ve PLC'si, yüksek derecede otomasyon, doğru kontrol ve rahat çalışma sağlar. Belge depolama işlevi, operasyonel süreçleri basitleştirir.
Çalışma istasyonları, sabit dört kılavuz direk (GCr15 çelik, dışı sert krom kaplamalı) yapı tarafından tahrik edilmektedir. Aşınmaya dayanıklı ve ekipman ömrünü uzatın. Çalışma istasyonları, sabit dört kılavuz direk (GCr15 çelik, dışı sert krom kaplamalı) yapı tarafından tahrik edilmektedir. Aşınmaya dayanıklı ve ekipman ömrünü uzatın.
YASKAWA'nın (Japonya) gerdirme servo motoru, üst ve alt kalıbın hızını kontrol eder, bu, her bir kabın alt kalınlığının eşit olmasını sağlamak için eşit gücü koruyabilir. ve sör YASKAWA'nın (Japonya) gerdirme servo motoru, üst ve alt kalıbın hızını kontrol eder, bu, her bir kabın alt kalınlığının eşit olmasını sağlamak için eşit gücü koruyabilir. ve sör
Hidrolik tahrikli sistem, yeterli hareket hızı ve güçlü delme gücü sağlayabilir. Hidrolik tahrikli sistem, yeterli hareket hızı ve güçlü delme gücü sağlayabilir.
Tüm parça, güvenilir ve istikrarlı olan hidrolik sistem tarafından tahrik edilir. ROCKWELL (ABD) yakınlık anahtarının kullanılması, mükemmel kalıp konumlandırma hassasiyeti sağlar. Tüm parça, güvenilir ve istikrarlı olan hidrolik sistem tarafından tahrik edilir. ROCKWELL (ABD) yakınlık anahtarının kullanılması, mükemmel kalıp konumlandırma hassasiyeti sağlar.
Isıtıcı, hızlı tepki oranı, kısa işlem süresi gösteren ve enerji tasarrufu sağlayan vakumlu yalıtım pamuğu ekledi. Isıtıcı, hızlı tepki oranı, kısa işlem süresi gösteren ve enerji tasarrufu sağlayan vakumlu yalıtım pamuğu ekledi.
Keskin zincir, 45# çeliğe göre daha yüksek mukavemete, daha iyi ısı direncine ve esnekliğe sahip olan 65#Mn kullanır. Keskin zincir, 45# çeliğe göre daha yüksek mukavemete, daha iyi ısı direncine ve esnekliğe sahip olan 65#Mn kullanır.
Elektrikli yağlama yağı pompası, rotayı yapabilen insansız kontrol koşulu altında bilgisayarın kontrolü yoluyla yağlama yağını düzenli ve nicel olarak otomatik olarak enjekte edebilir. Elektrikli yağlama yağı pompası, rotayı yapabilen insansız kontrol koşulu altında bilgisayarın kontrolü yoluyla yağlama yağını düzenli ve nicel olarak otomatik olarak enjekte edebilir.
Sac besleme servo motoru, Japonya'da yapılan YASKAWA markasını benimser, nominal güç 3Kw'dır, besleme sürecinde kararlı çalışmayı sağlar. Sac besleme servo motoru, Japonya'da yapılan YASKAWA markasını benimser, nominal güç 3Kw'dır, besleme sürecinde kararlı çalışmayı sağlar.
