Home / Üç istasyonlu seri
Üç istasyonlu seri
Sanayi ve ticaret ürünleri imalatı ve satışı
  • YARDIMCI EKİPMAN
    Soğutucu 15F

    Soğutucu: R22

    Soğutma Fanı: 0.55kw * 2

    Su deposu hacmi: 150L

    Nominal güç: 13.6 kw

    Güç kaynağı: 3PH-380V/50Hz

    Boyut: L1500xW850xH1450mm

    Ağırlık: 750kg

  • YARDIMCI EKİPMAN

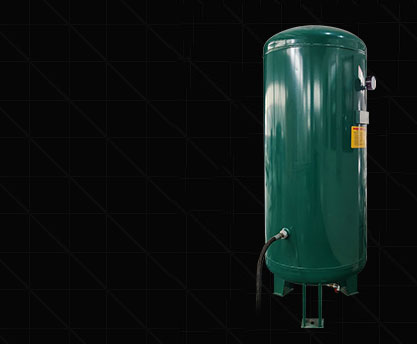

    Hava Tankı 1m³

    Hacim: 1.0m³

    Basınç: 0.8Mpa

    Tasarım Sıcaklığı: 150 ℃

    Toplam Yükseklik: 2400mm

    İç Çap: 800mm

    Emniyet Valfi Arayüzü: Rp 11/2

    Tahliye Vanası Arayüzü: R 1/2

  • YARDIMCI EKİPMAN
    Hava kompresörü
    -resör
    TK-3.6

    Çalışma Basıncı: 0.8Mpa

    Hava Deplasmanları: 3.6m³/dak

    Motor Gücü: 3PH-380V/50Hz

    Boyut: 1150x900x1350mm

    Güç kaynağı: 3PH-380V/50Hz

    Soğutma yöntemi: Hava soğutmalı

    Yağlayıcı miktarı: Yaklaşık 27L

ANA TEKNİK PARAMETRE
modeli
Şekillendirme Alanı 520 mm x 400 mm 700 mm x 550 mm
Şekillendirme Derinliği (Maks.) 110 mm 120 mm
sac kalınlığı 0.2-2.0mm 0.2-2.0mm
Şekillendirme Hızı (Maks.) 30 kez/dak 35 kez / dak
Hava basıncı 0.6-0.8mpa 0.6-0.8mpa
Hava tüketimi 3,0 m³/dk 3,6 m³/dk
Su tüketimi 0,7 m³/saat 0,7 m³/saat
Sac genişliği (Maks.) 550mm 730mm
Uygun Levha PP, PS, HIPS, PET, PVC, PLA vb. PP, PS, HIPS, PET, PVC, PLA vb.
Güç kaynağı AC 380V, 50Hz, Üç fazlı, Dört telli AC 380V, 50Hz, Üç fazlı, Dört telli
Kullanılan güç 50Kw 95Kw
Anma gücü 100Kw 190Kw
ısıtma gücü 75Kw 118Kw
prosedür Şekillendirme-kesme-istifleme Şekillendirme-kesme-istifleme
Boyut L9700*W4600*H2700mm L13000*W4700*H2750mm
Ağırlık 9.0T hakkında 19.0T hakkında
Modeli
Şekillendirme Alanı
Şekillendirme Derinliği (Maks.)
sac kalınlığı
Şekillendirme Hızı (Maks.)
Hava basıncı
Hava tüketimi
Su tüketimi
Sac genişliği (Maks.)
Uygun Levha
Güç kaynağı
ısıtma gücü
Kullanılan güç
Anma gücü
prosedür
Boyut
Ağırlık
520 mm x 400 mm
110 mm
0.2-2.0mm
30 kez/dak
0.6-0.8mpa
3,0 m³/dk
0,7 m³/saat
550mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
75Kw
50Kw
100Kw

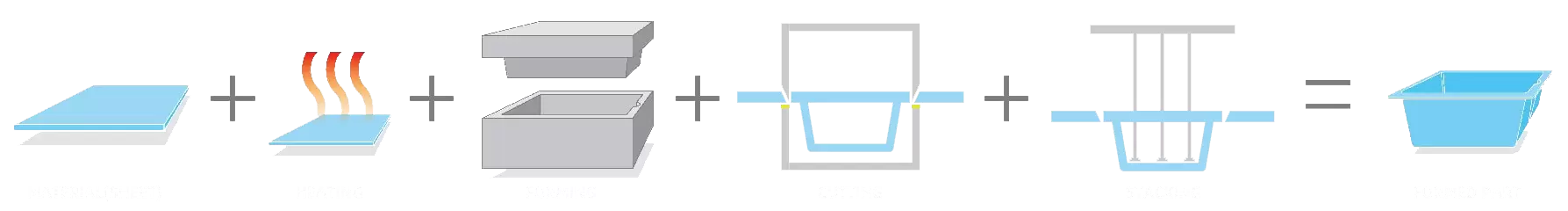

Besleme-Isıtma- Şekillendirme-Kesme-İstifleme-Geri Dönüşüm
L9700*W4600*H2700mm
9T hakkında
520 mm x 400 mm
110 mm
0.2-2.0mm
30 kez/dak
0.6-0.8mpa
3,0 m³/dk
0,7 m³/saat
550mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
75Kw
50Kw
100Kw
Besleme-Isıtma- Şekillendirme-Kesme-İstifleme-Geri Dönüşüm
L9700*W4600*H2700mm
9T hakkında
  • Yüksek güvenlik
  • Yüksek stabilite
  • Düşük gürültü
  • Düşük enerji
    tüketim
  • Yüksek oran
  • Tam otomatik

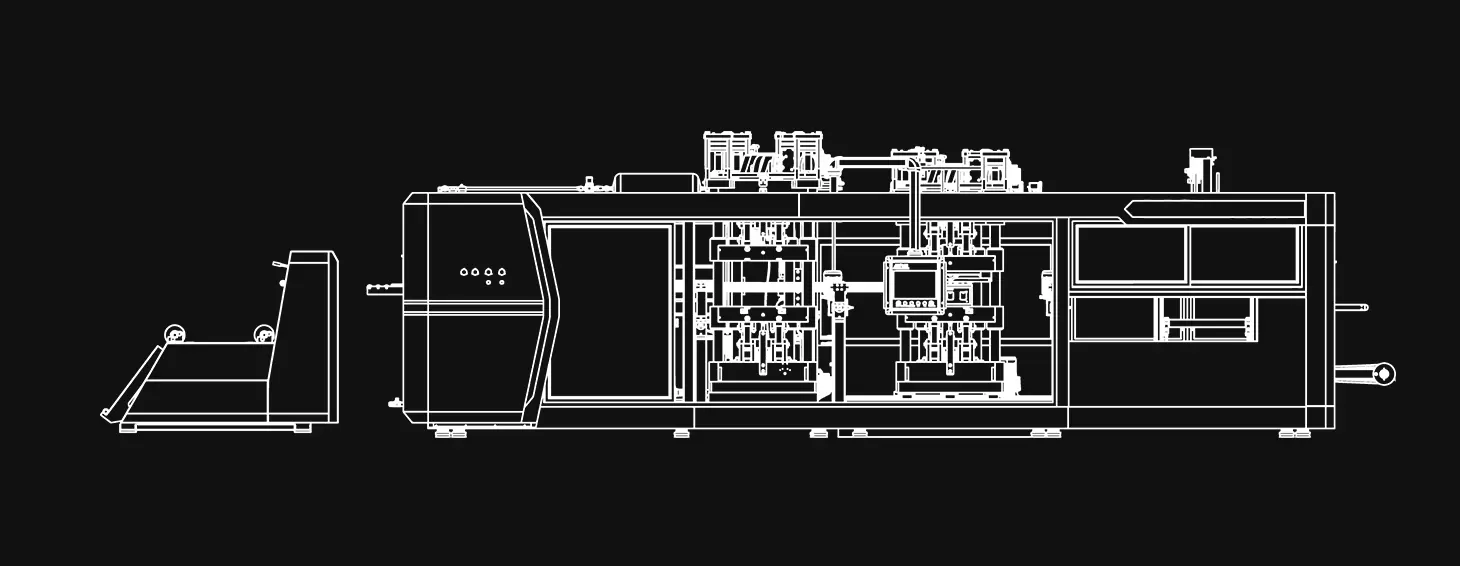

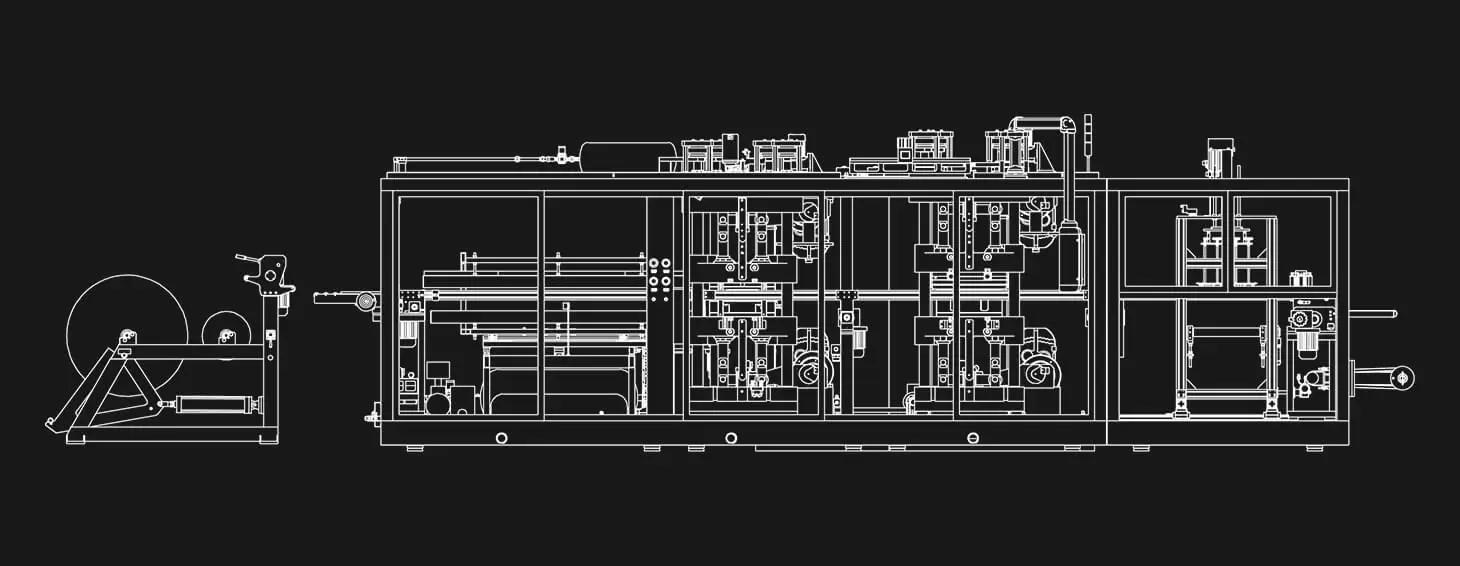

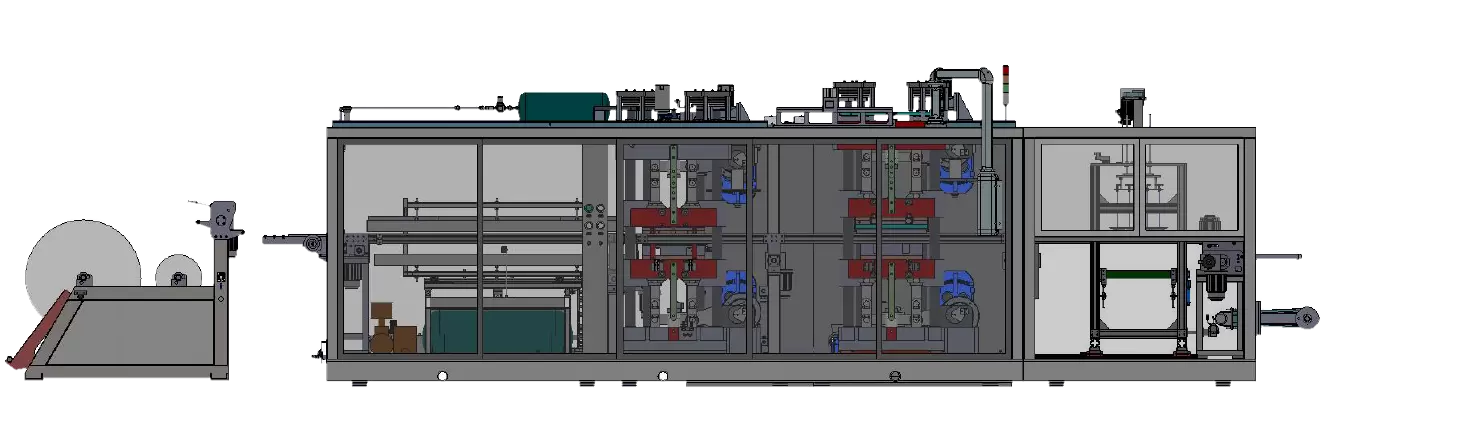

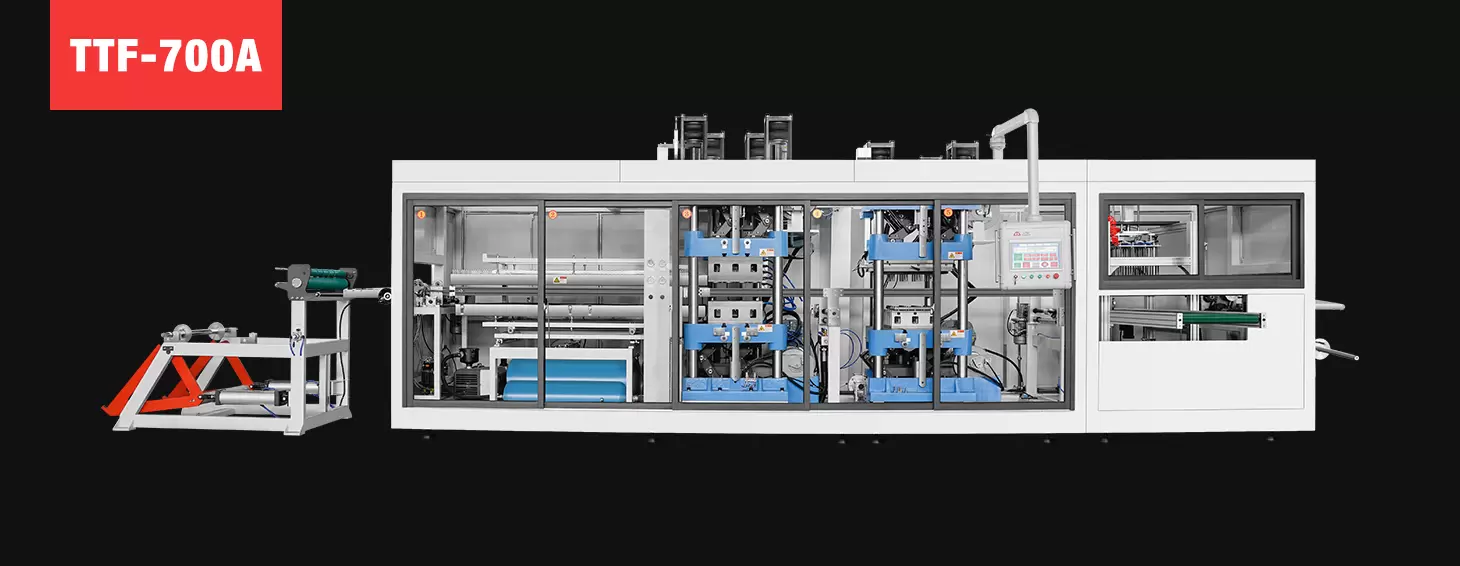

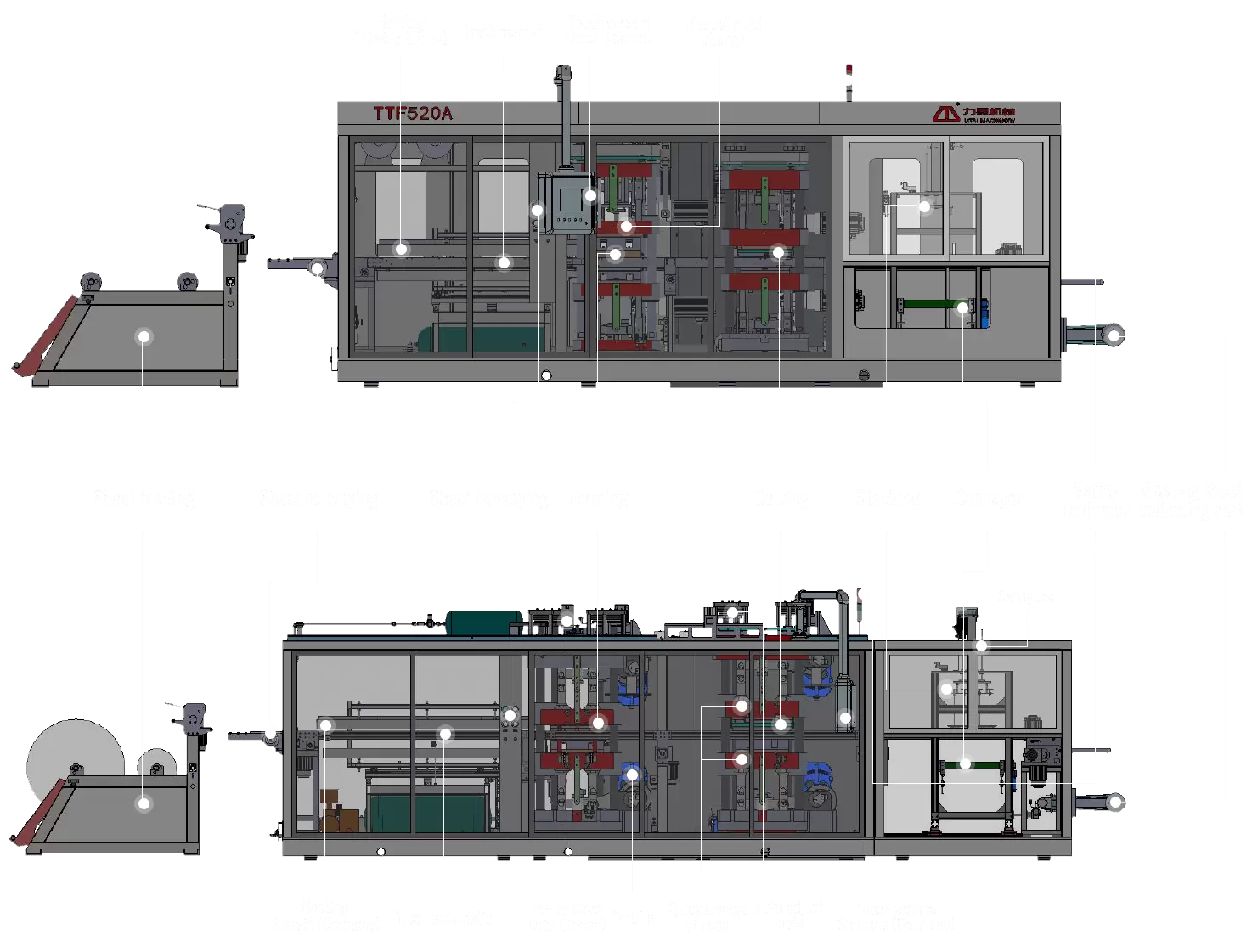

Hat şeması TTF-700A

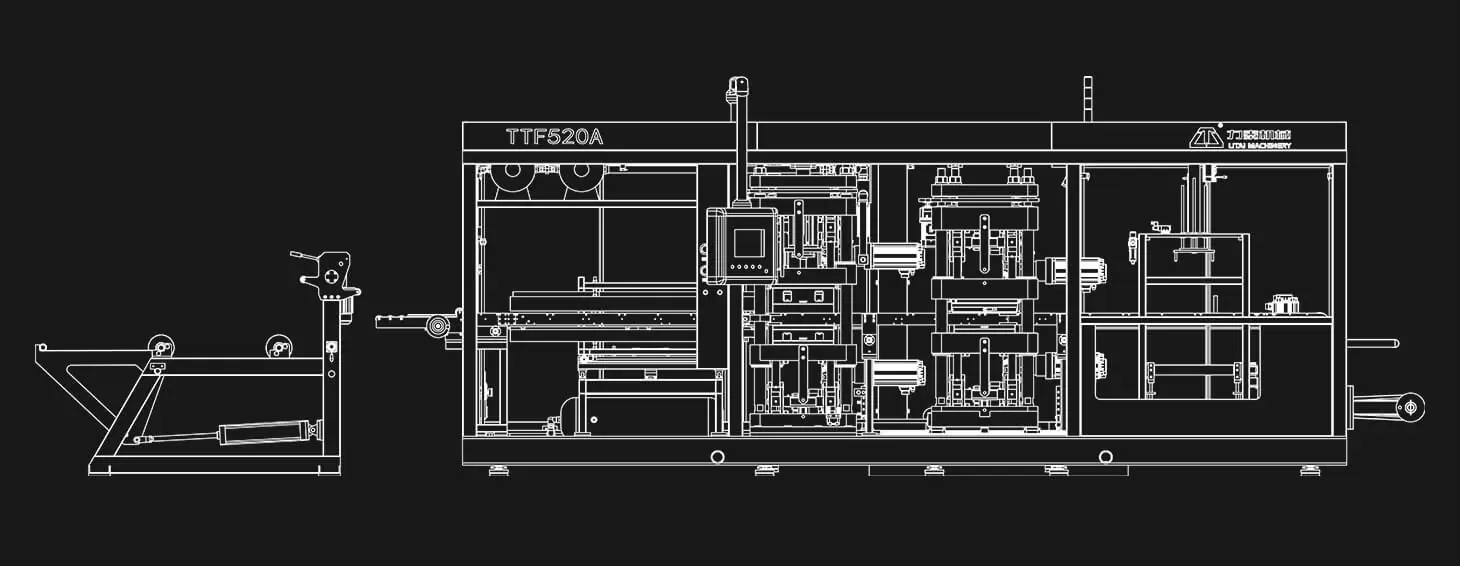

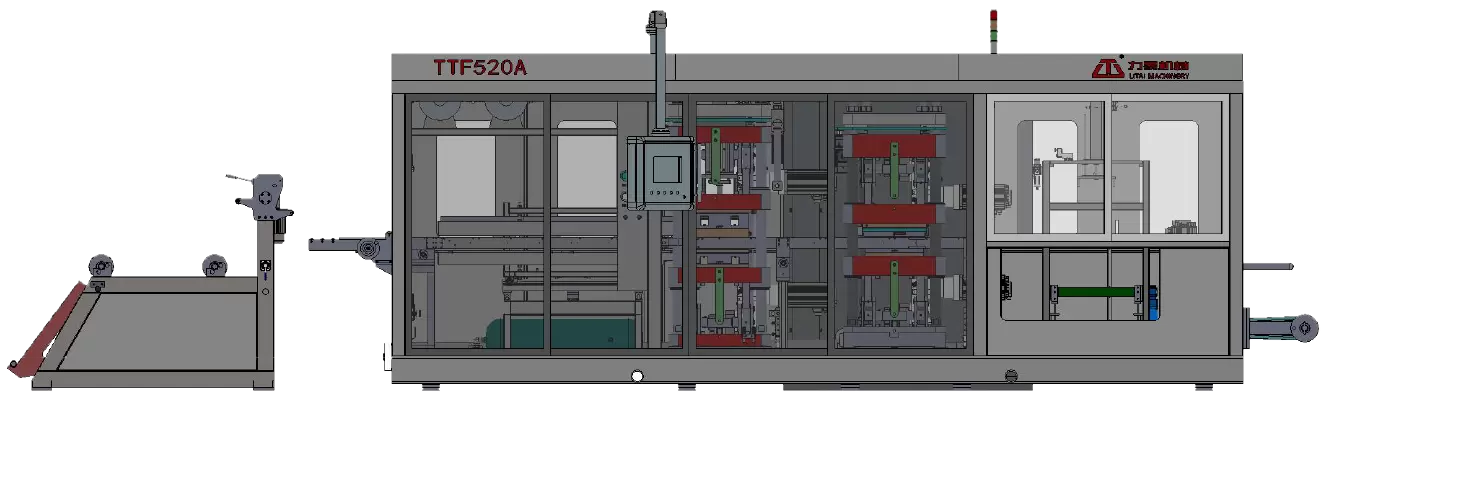

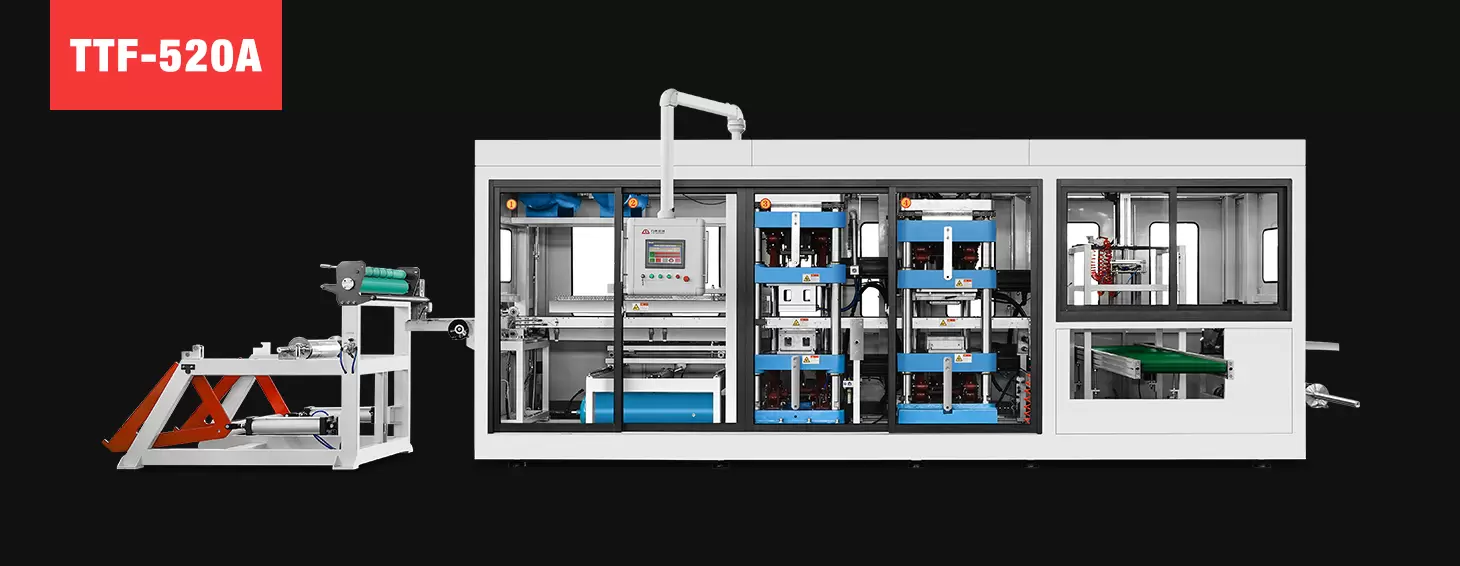

Hat şeması TTF-520A
Başvuru

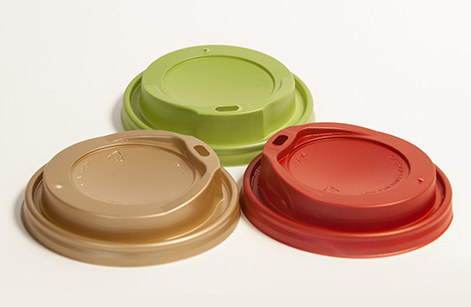

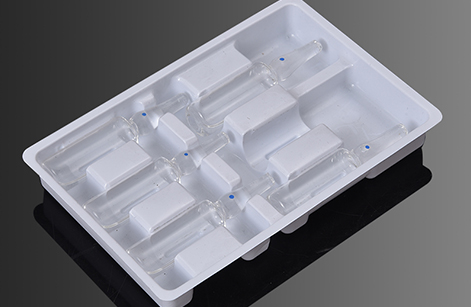

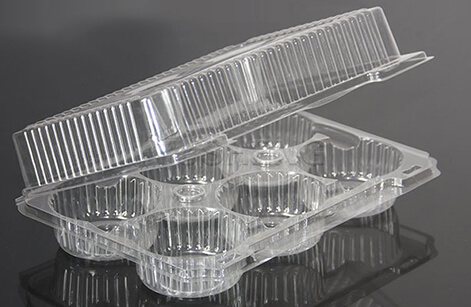

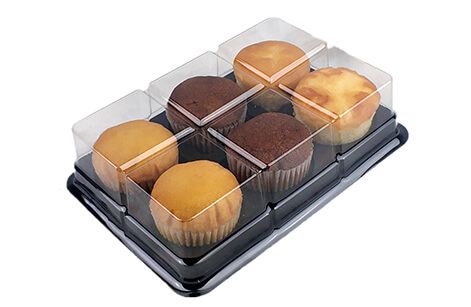

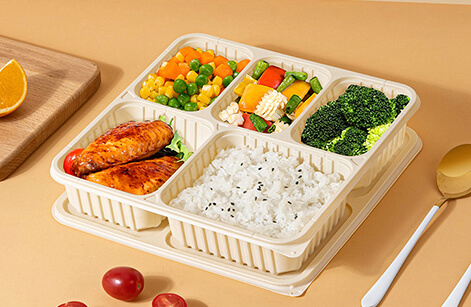

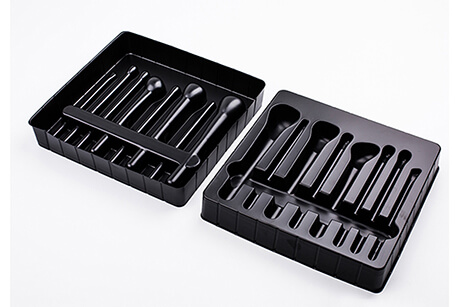

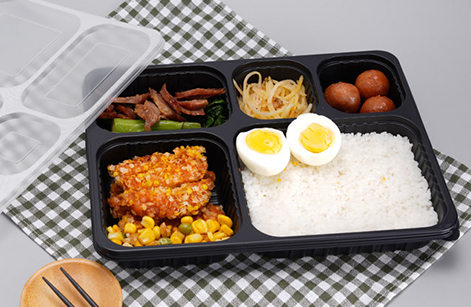

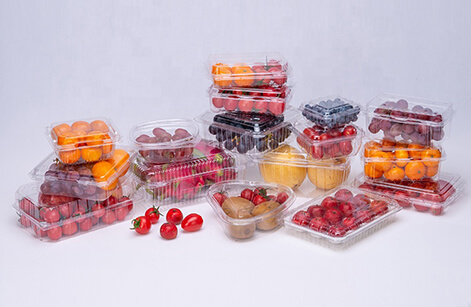

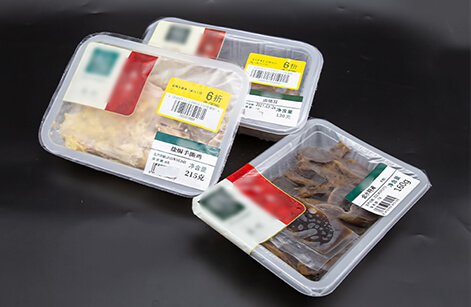

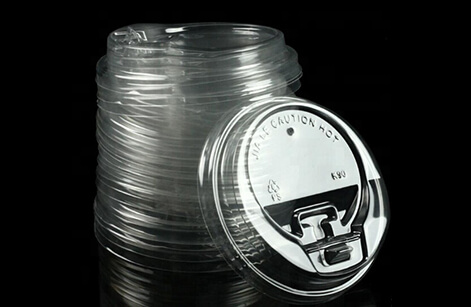

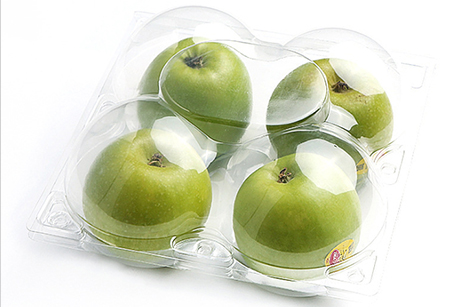

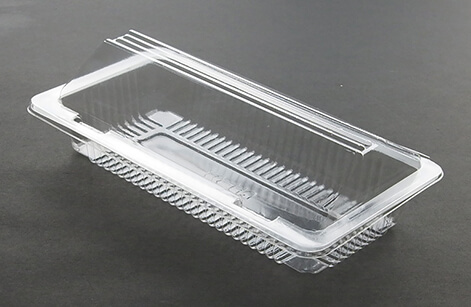

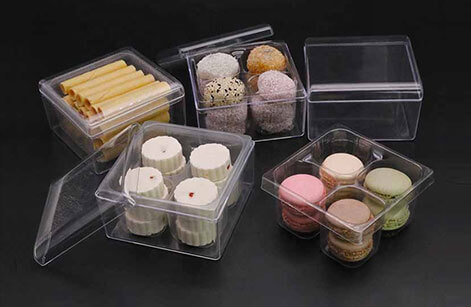

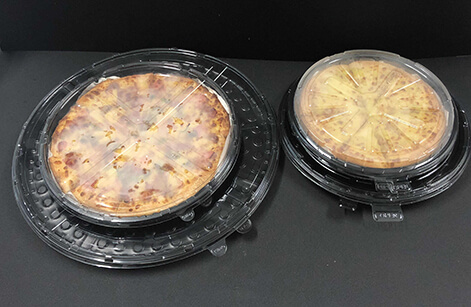

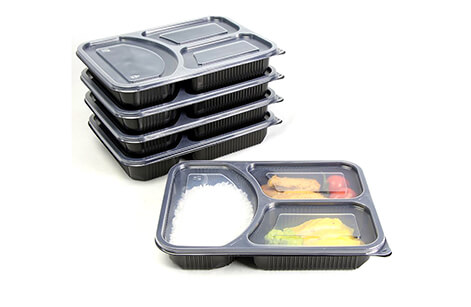

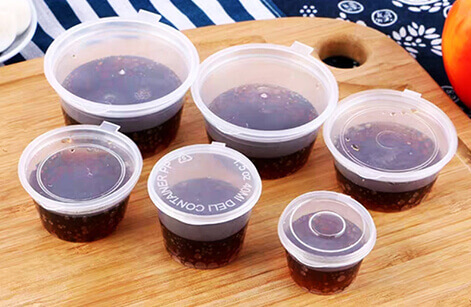

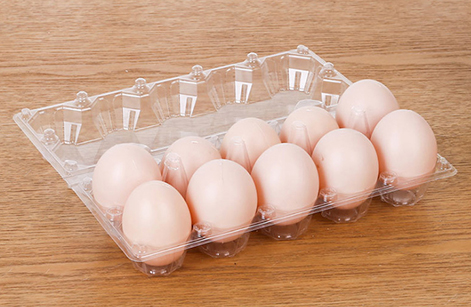

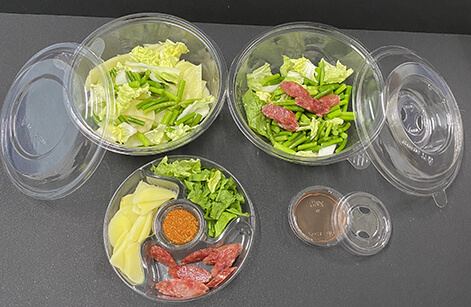

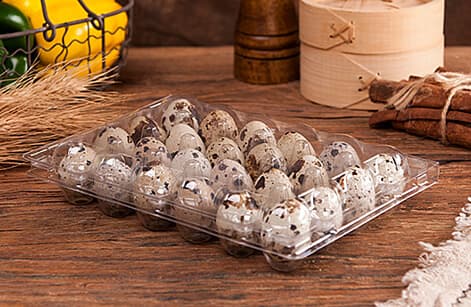

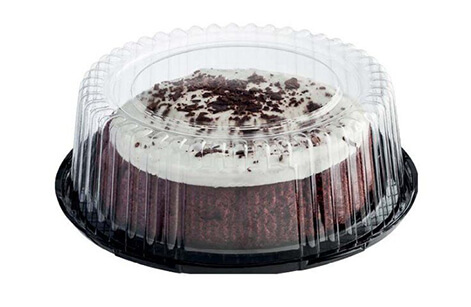

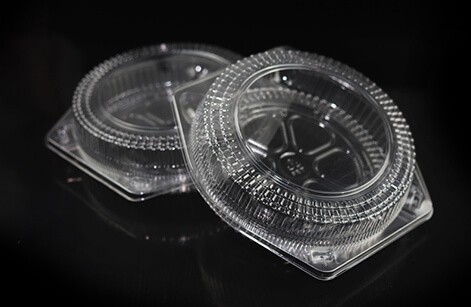

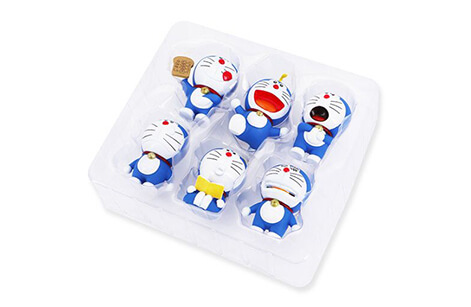

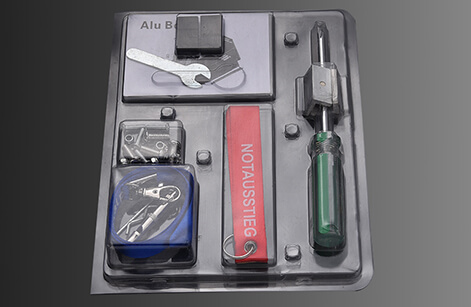

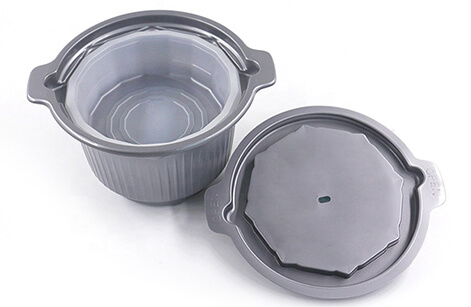

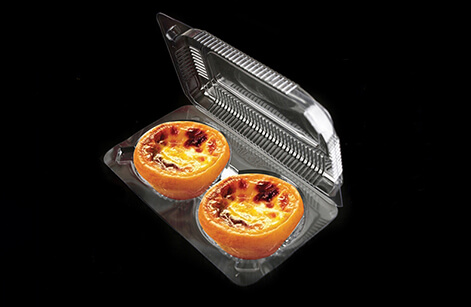

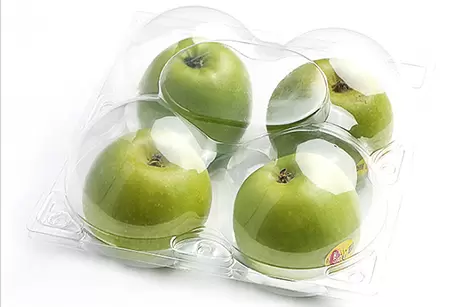

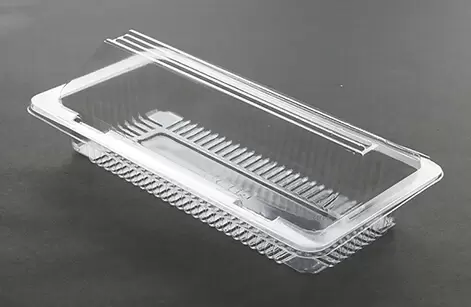

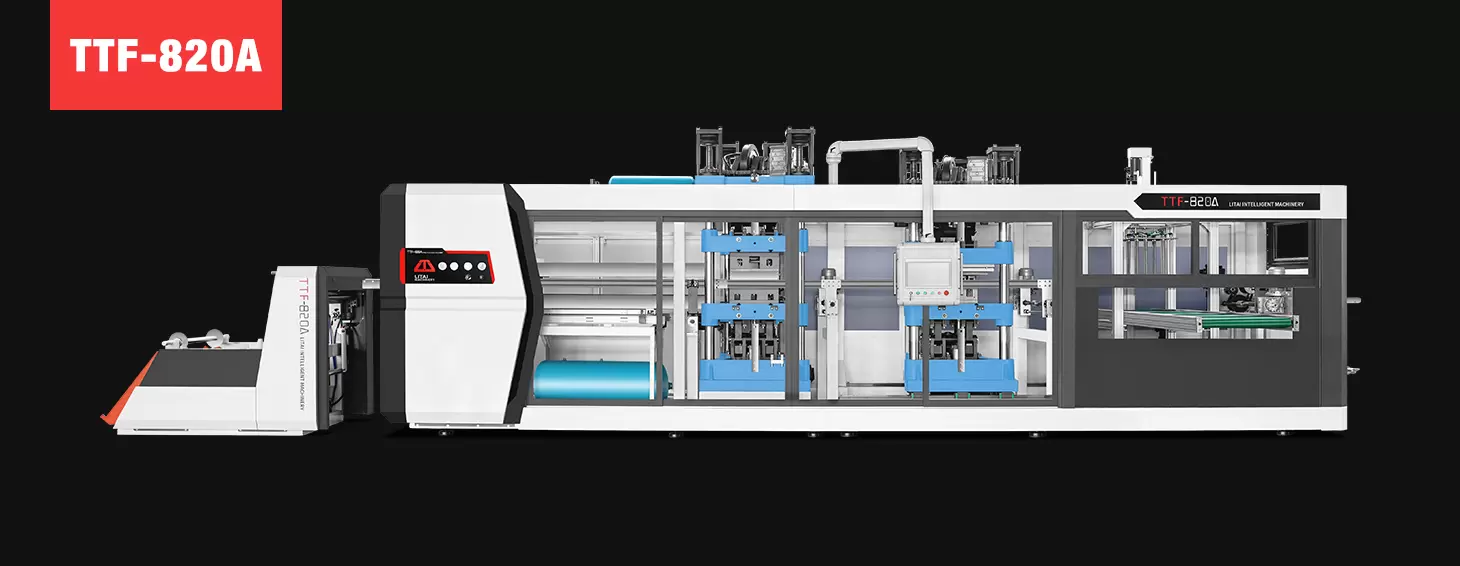

TTF serisi tam otomatik termoform makinesi, en son geliştirilen temel ürünümüzdür. Makine, şekillendirme, delme, kesme ve istifleme işlemlerini proseste birleştirir. yaygın olarak kullanılan ve çoğu müşteri talebine uygun olarak plastik tepsi, konteyner, kutu, kapak vb. üretebilmektedir. Makine tamamen servo motor ile tahrik edilmektedir. kararlı çalışma, düşük gürültü, yüksek verim, yüksek kalite.
Isıtma:
Trimble (Çin)
Parça: manuel Dokunmatik ekran:
Detla (Tayvan)
Manuel kalıp
değiştirmek

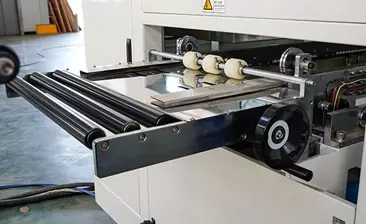

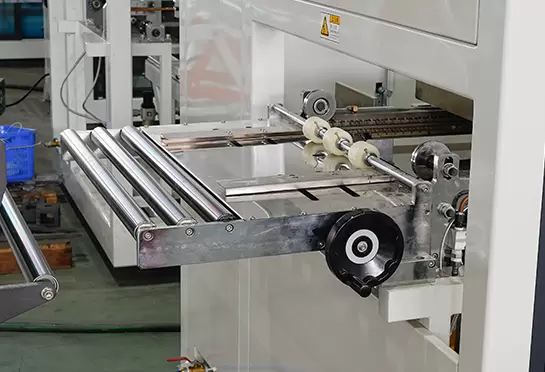

  • yaprak besleme
  • sac taşıma

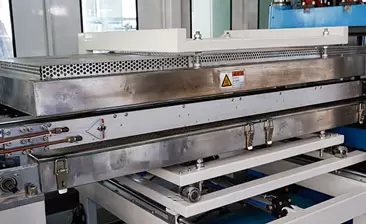

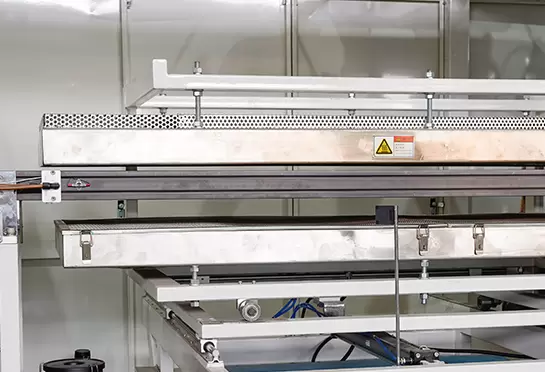

  • Isıtma:
    Trimble (Çin)
  • Parça:manuel

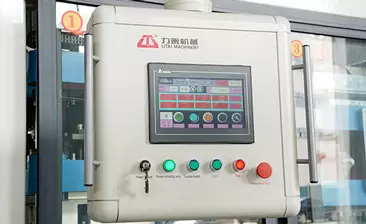

  • Dokunmatik ekran:
    Detla (Tayvan)
  • Manuel kalıp
    değiştirmek
  • Barometre
  • şekillendirme
  • kesme
  • istifleme

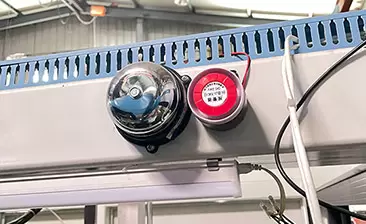

  • Emniyet
    gösterge
  • konveyör
  • atık levha
    toplama parçası

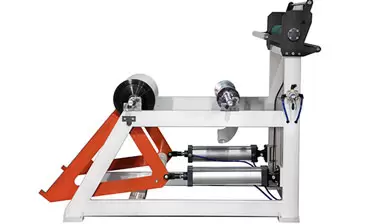

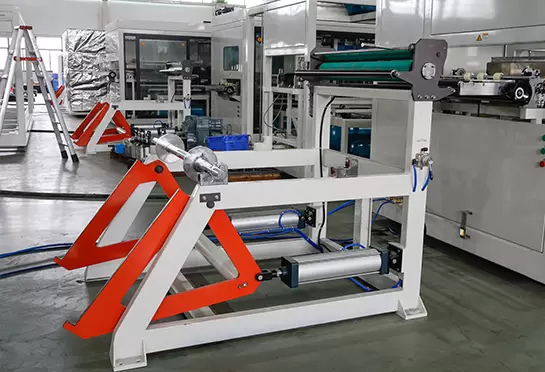

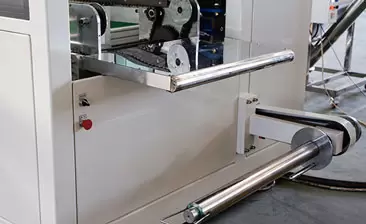

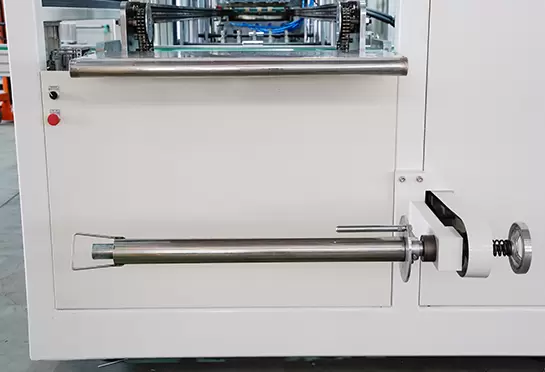

yaprak besleme
yaprak besleme
sac taşıma
sac taşıma

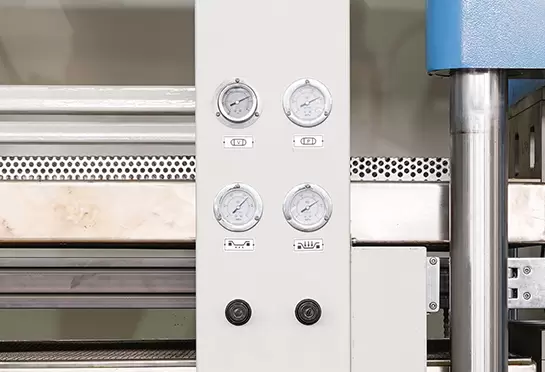

Barometre
Barometre

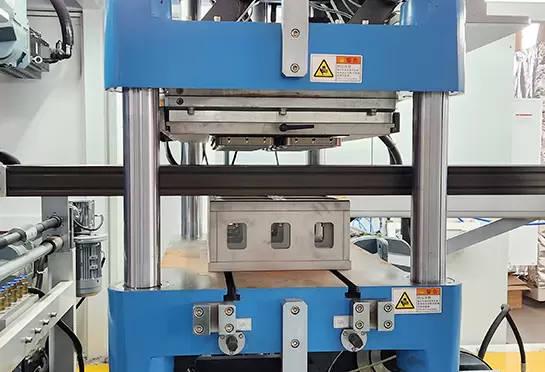

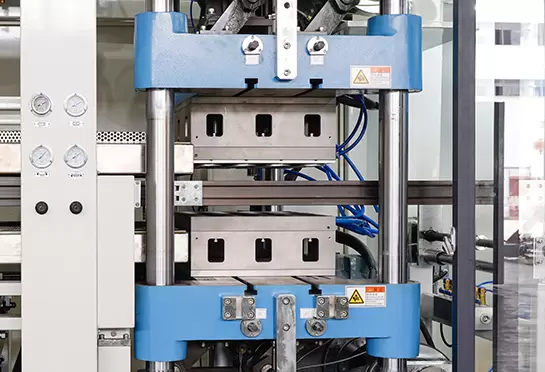

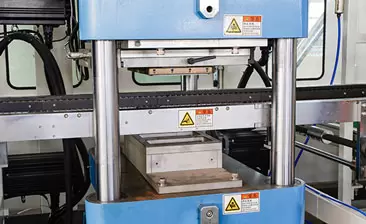

şekillendirme
şekillendirme

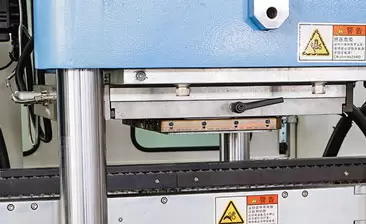

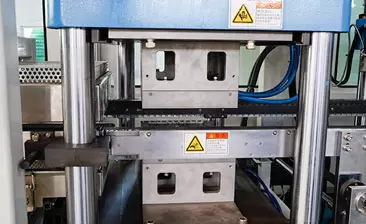

kesme
kesme

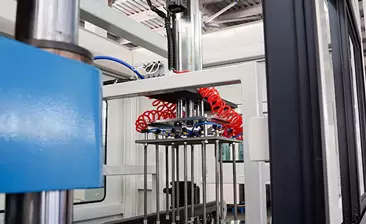

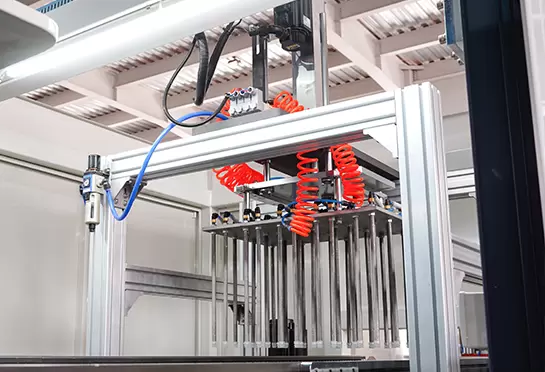

istifleme
istifleme

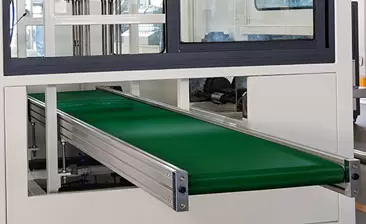

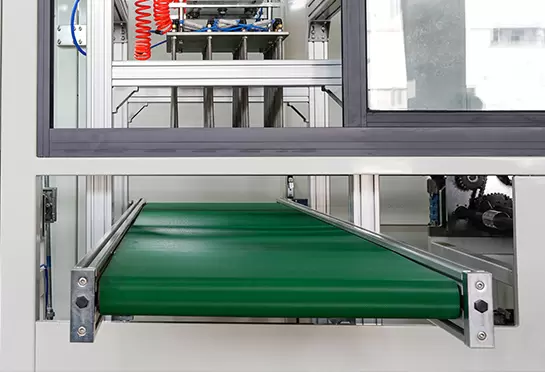

konveyör
konveyör
Emniyet
gösterge
Emniyet
gösterge
atık levha
toplama parçası
atık levha
toplama parçası
  • yaprak besleme
  • sac taşıma
  • Isıtma:
    Erstein (Almanya)
  • Parça:otomatik
  • Barometre

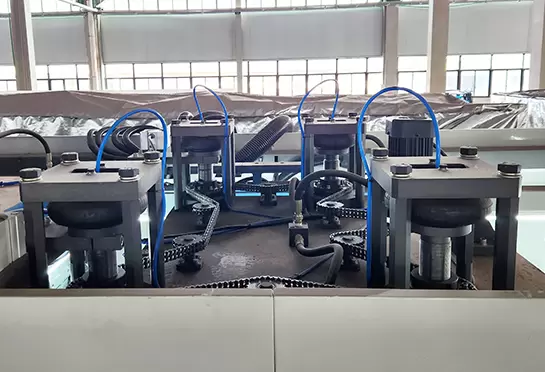

  • Servoyu yukarı çekin:
    Detla (Tayvan)
  • şekillendirme
  • türbin

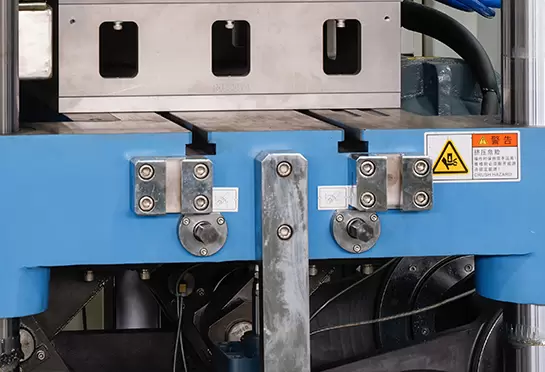

  • Hızlı değişim
    kalıp
  • Hızlı değişim
    kalıp
  • Otomatik ayar
    kalıp
  • kesme
  • Dokunmatik ekran:
    Siemens (Almanya)
  • Emniyet
    gösterge
  • istifleme
  • konveyör
  • Güvenlik göstergesi
  • atık levha
    toplama parçası
Isıtma:
Erstein (Almanya)
Parça: otomatik yukarı çekin servo:
Detla (Tayvan)
Türbini Hızlı değişim
kalıp
Otomatik ayarlama
kalıp

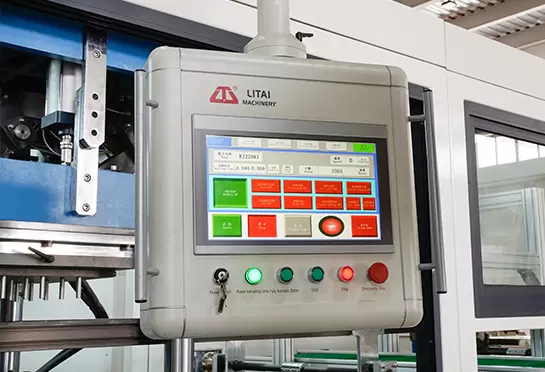

Dokunmatik ekran:
Siemens (Almanya)
MAKİNE ÖZETİ

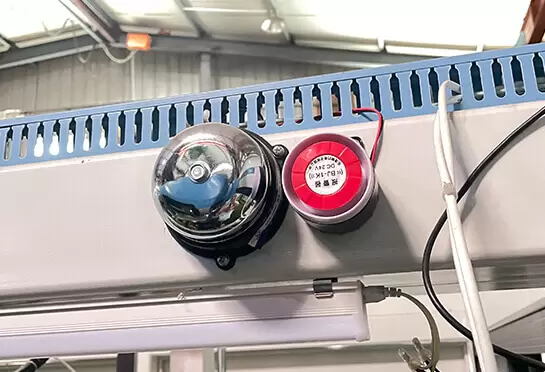

  • Sürgülü kapılarda alarm fonksiyonu bulunmaktadır.
  • Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar.

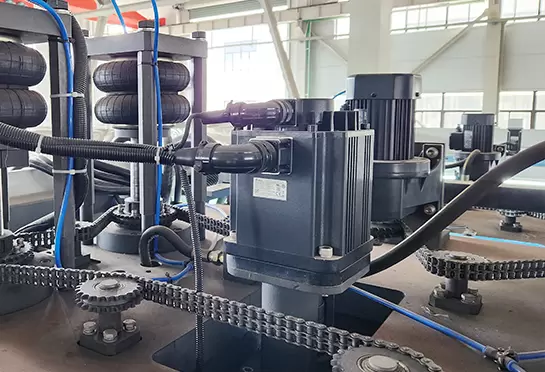

  • Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir.

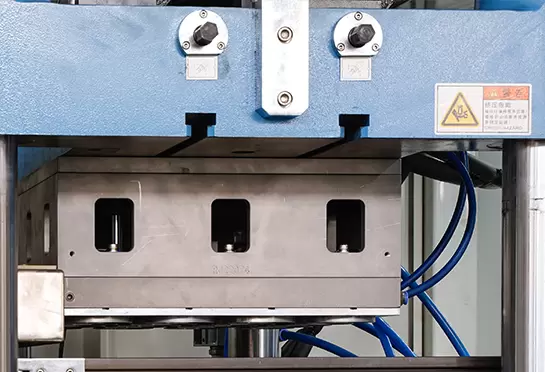

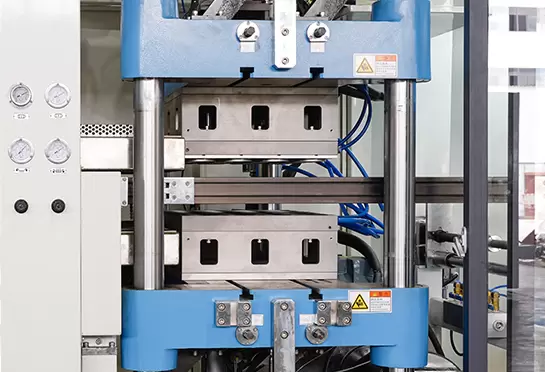

  • Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır.

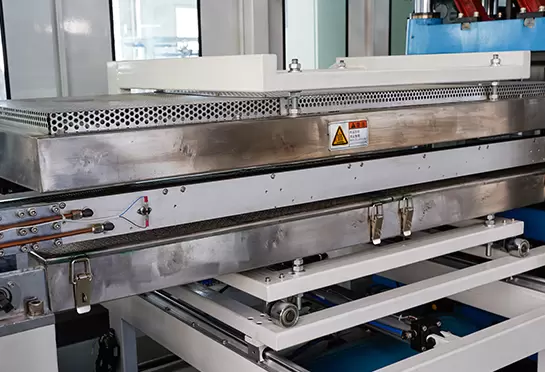

  • Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃.

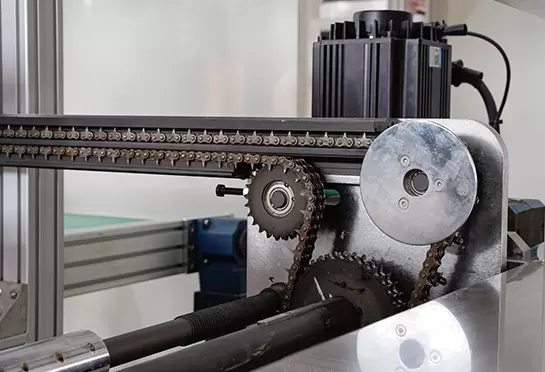

  • 65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar.
  • Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır.
  • Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir.
Sürgülü kapılarda alarm fonksiyonu bulunmaktadır. Sürgülü kapılarda alarm fonksiyonu bulunmaktadır.
Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar. Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar.

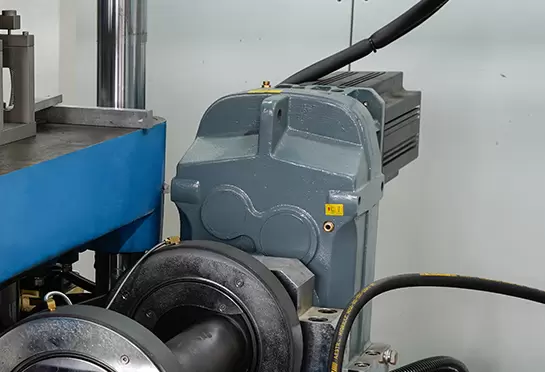

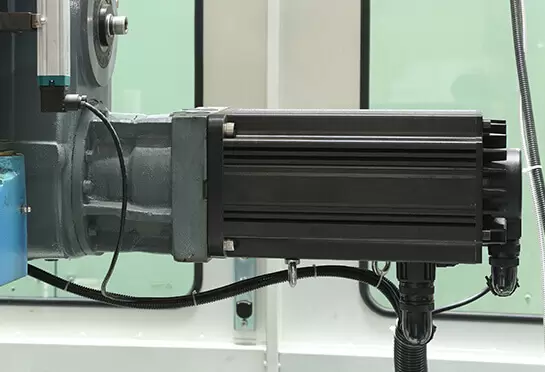

Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir. Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir.
Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır. Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır.
Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃. Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃.
65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar. 65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar.

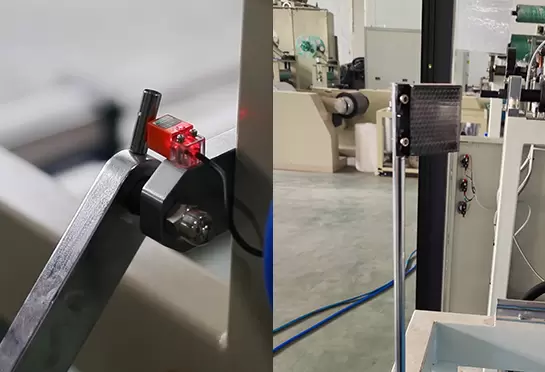

Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır. Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır.

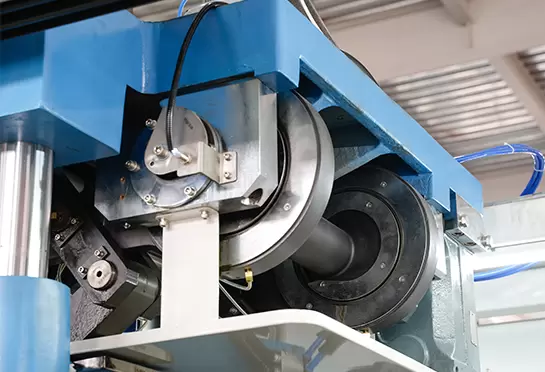

Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir. Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir.
