Ev /

Dört İstasyonlu Termoform Makinesi

Dört İstasyonlu Termoform Makinesi
Sanayi ve ticaret ürünleri imalatı ve satışı
  • YARDIMCI EKİPMAN
    Soğutucu 15F
    Makine çalışırken kalıpları, rayları ve hidrolik sistemleri soğutun

    Soğutucu: R22

    Soğutma Fanı: 0.55kw*2

    Su tankı hacmi: 150L

    Anma gücü: 13.6 kW

    Güç kaynağı: 3PH-380V/50Hz

    Boyutlar: U1500xG850xY1450mm

    Ağırlık: 750kg

  • YARDIMCI EKİPMAN
    Hava Tankı 1m³
    Hava basıncını sabit tutmak için hava sıkıştırma sisteminin yardımcı bir parçası

    Hacim: 1.0m³

    Basınç: 0.8Mpa

    Tasarım Sıcaklığı: 150℃

    Toplam Yükseklik: 2400mm

    İç Çap: 800mm

    Emniyet Vanası Arayüzü: Rp 11/2

    Tahliye Vanası Arayüzü: R 1/2

  • YARDIMCI EKİPMAN
    Hava Kompresörü
    TK-3.6
    Kalıplama sırasında yeterli hava alın

    Çalışma Basıncı: 0.8Mpa

    Hava Deplasmanı: 3.6m³/dak

    Motor Gücü: 3PH-380V/50Hz

    Boyutlar: 1150x900x1350mm

    Güç kaynağı: 3PH-380V/50Hz

    Soğutma yöntemi: Hava soğutmalı

    Yağlayıcı miktarı: Yaklaşık 27L

ANA TEKNİK PARAMETRE
modeli
Şekillendirme Alanı 520 mm x 400 mm 700 mm x 550 mm
Şekillendirme Derinliği (Maks.) 110 mm 120 mm
sac kalınlığı 0.2-2.0mm 0.2-2.0mm
Şekillendirme Hızı (Maks.) 30 kez/dak 35 kez / dak
Hava basıncı 0.6-0.8mpa 0.6-0.8mpa
Hava tüketimi 3,0 m³/dk 3,6 m³/dk
Su tüketimi 0,7 m³/saat 0,7 m³/saat
Sac genişliği (Maks.) 550mm 730mm
Uygun Levha PP, PS, HIPS, PET, PVC, PLA vb. PP, PS, HIPS, PET, PVC, PLA vb.
Güç kaynağı AC 380V, 50Hz, Üç fazlı, Dört telli AC 380V, 50Hz, Üç fazlı, Dört telli
Kullanılan güç 55Kw 105Kw
Anma gücü 110Kw 210Kw
ısıtma gücü 75Kw 118Kw
prosedür Şekillendirme-delme-kesme-istifleme Şekillendirme-delme-kesme-istifleme
Boyut L11000*W4600*H2700mm L9700*W4600*H2700mm
Ağırlık 11.0T hakkında 25.0T hakkında
Modeli
Şekillendirme Alanı (Maks.)
Şekillendirme Derinliği (Maks.)
sac kalınlığı
Şekillendirme Hızı (Maks.)
Hava basıncı
Hava tüketimi
Su tüketimi
Sac genişliği (Maks.)
Uygun Levha
Güç kaynağı
Kullanılan güç
ısıtma gücü
Anma gücü
prosedür
Boyut
Ağırlık
700mm x 550mm
120mm
0,2-1,6 mm
30 kez/dak
0.6-0.8mpa
3,6 m³/dk
0,7 m³/saat
730mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
105kw
118Kw
210Kw
Besleme-Isıtma- Şekillendirme-Delme-Kesme-İstifleme-Geri Dönüşüm
L13000*G4500*Y2800mm
Yaklaşık 25T
700mm x 550mm
120mm
0,2-1,6 mm
30 kez/dak
0.6-0.8mpa
3,6 m³/dk
0,7 m³/saat
730mm
PP, PS, HIPS, PET, PVC, PLA vb.
AC 380V, 50Hz, Üç fazlı, Dört telli
105kw
118Kw
210Kw
Besleme-Isıtma- Şekillendirme-Delme-Kesme-İstifleme-Geri Dönüşüm
L13000*G4500*Y2800mm
Yaklaşık 25T
  • Yüksek güvenlik
  • Yüksek stabilite
  • Düşük gürültü
  • Düşük enerji
    tüketim
  • Yüksek kullanım
  • Tam otomatik

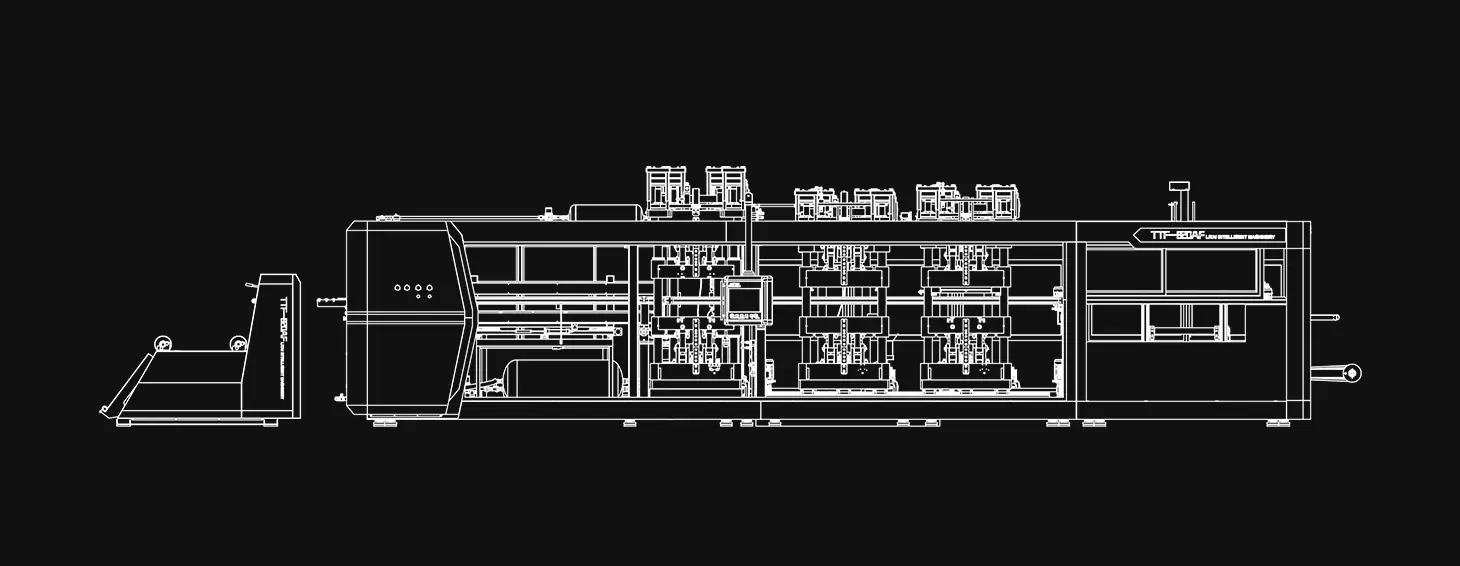

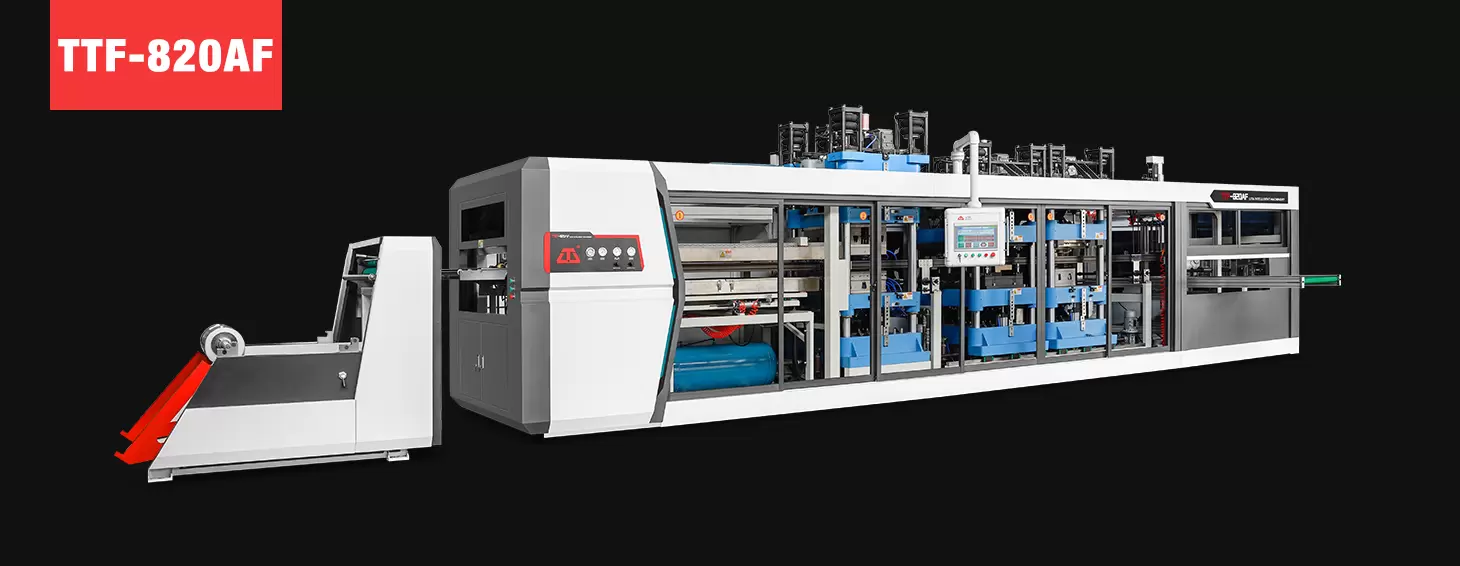

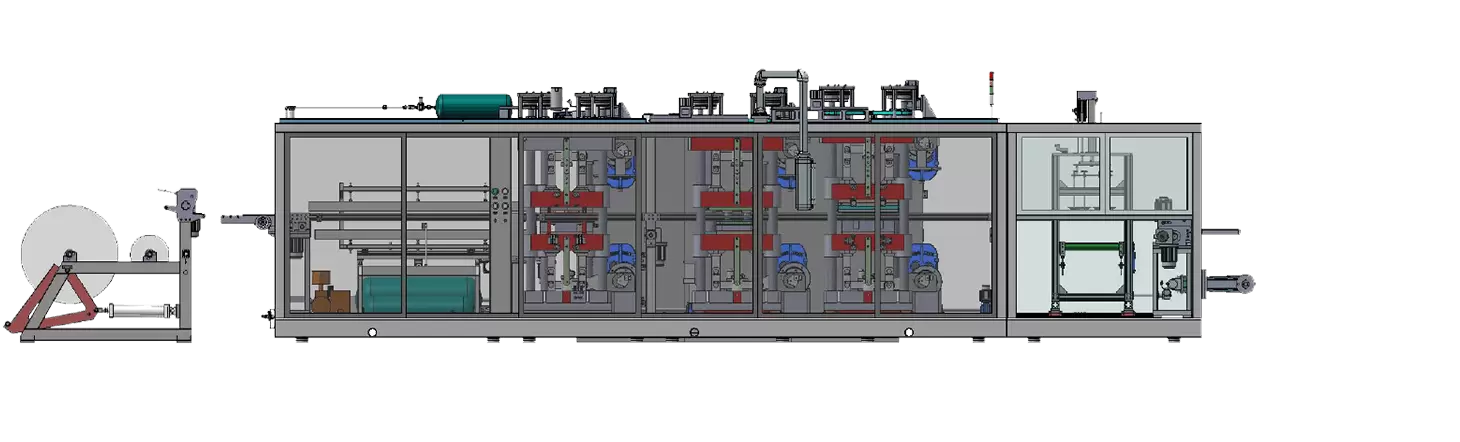

Çizgi şeması TTF-820AF
TTF-700AF termoform makinesinin hat şeması

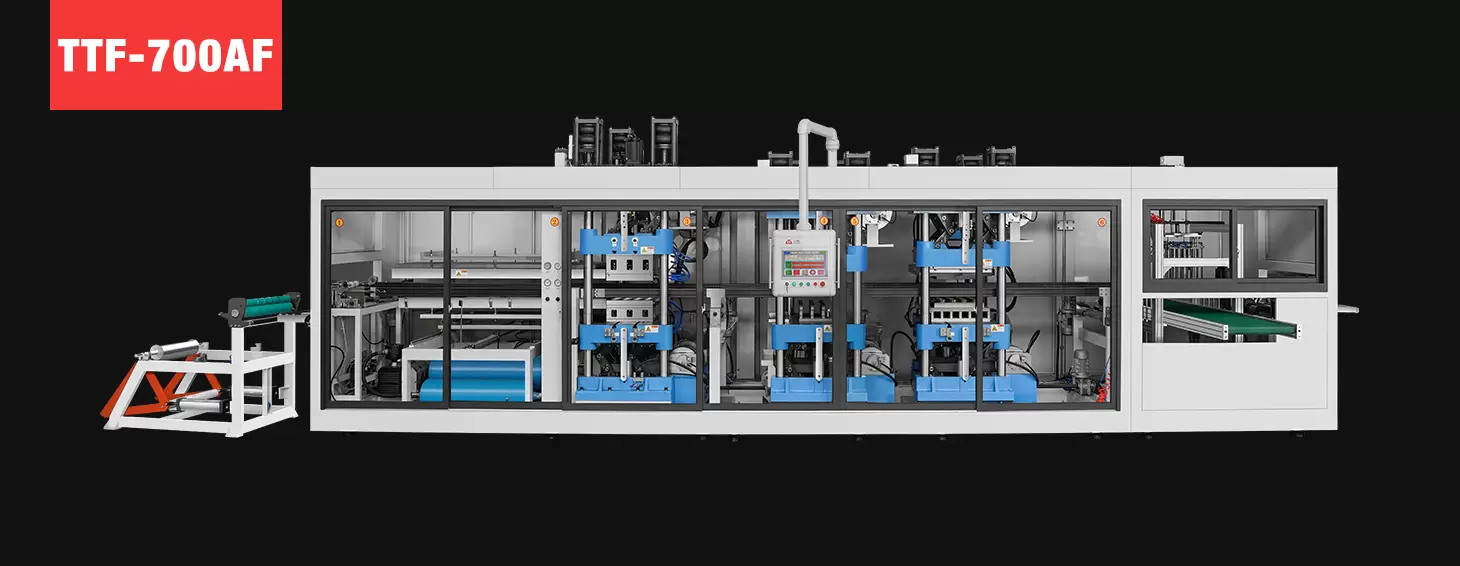

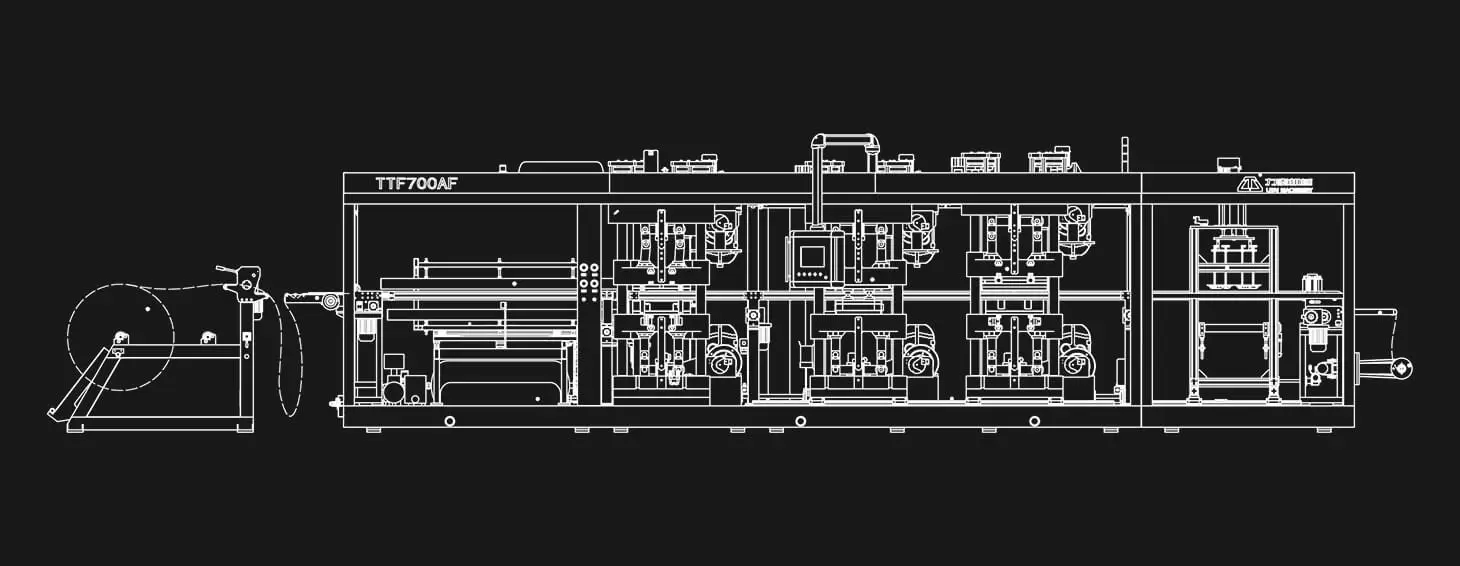

Çizgi şeması TTF-700AF
TTF-700AF termoform makinesinin hat şeması

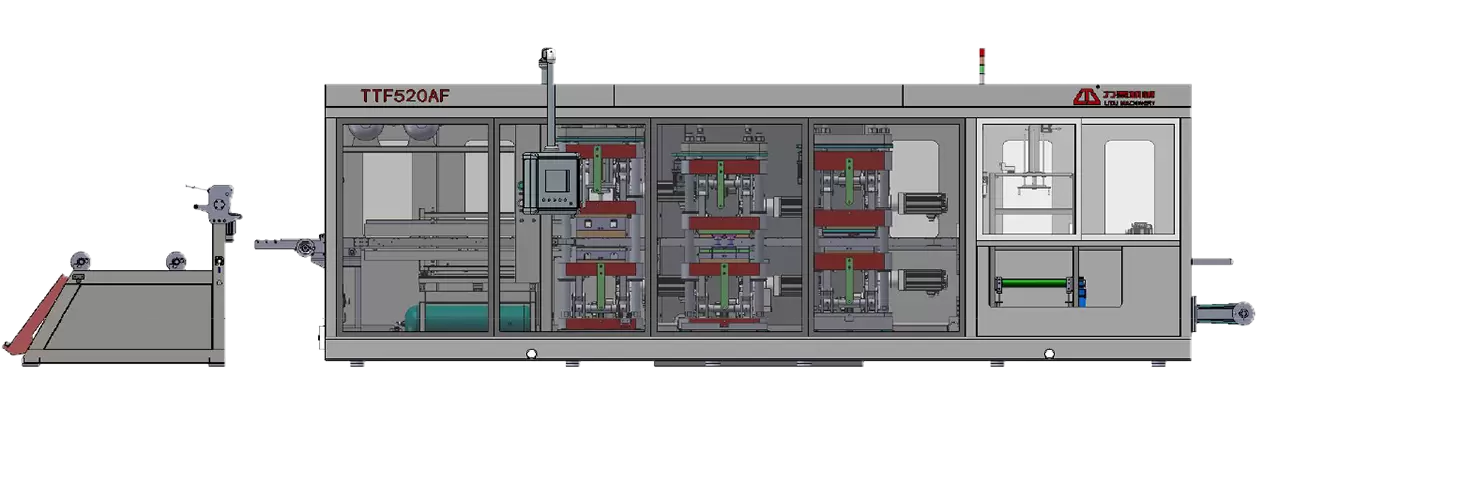

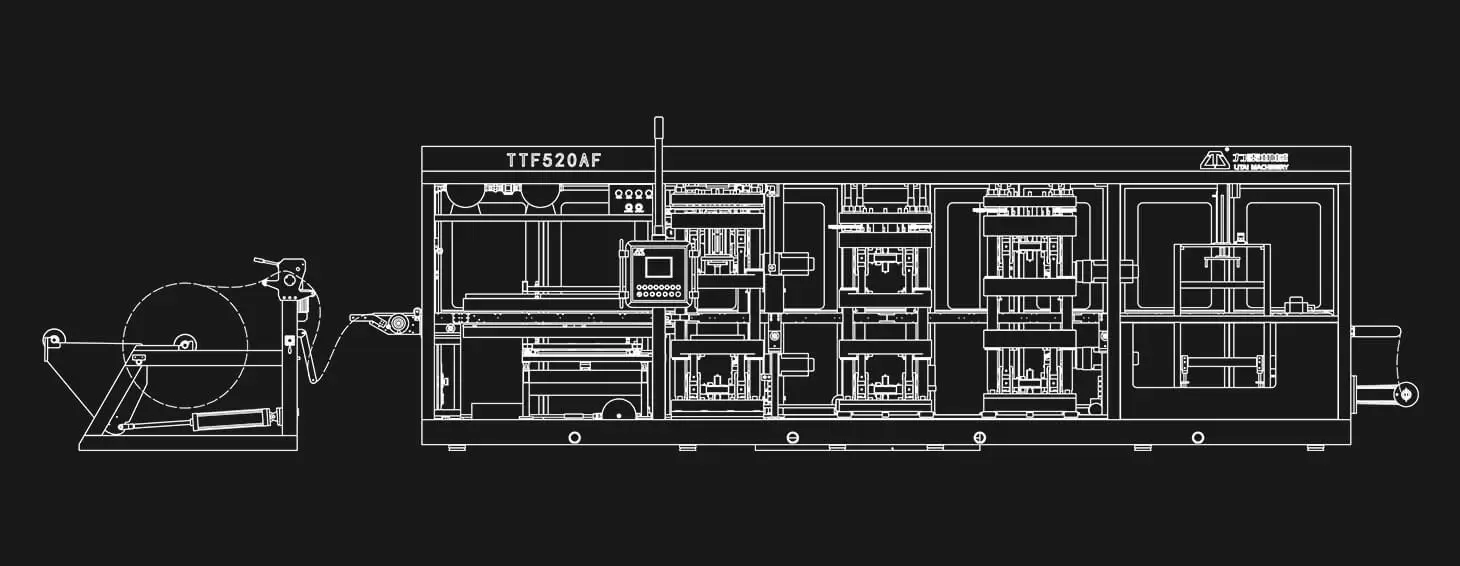

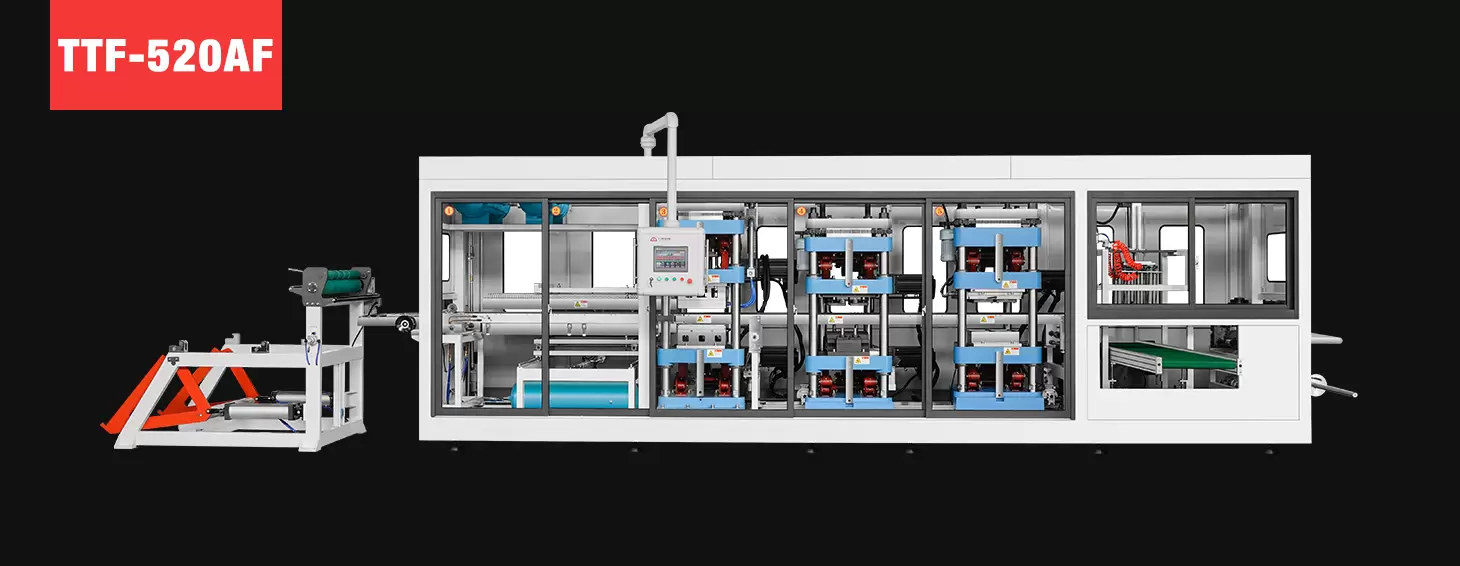

Çizgi şeması TTF-520AF
TTF-520AF termoform makinesinin hat şeması
Başvuru

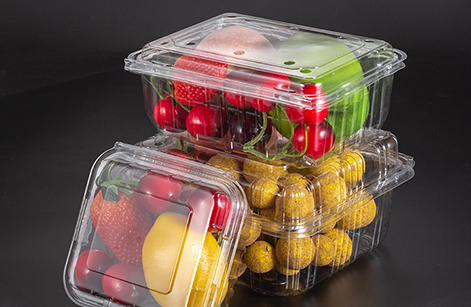

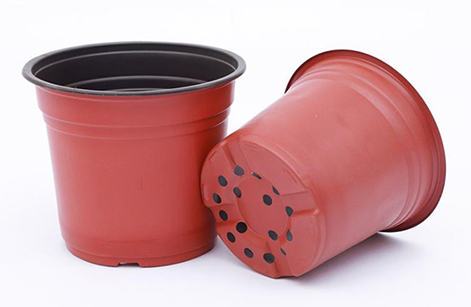

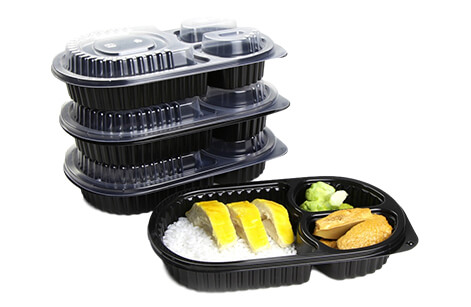

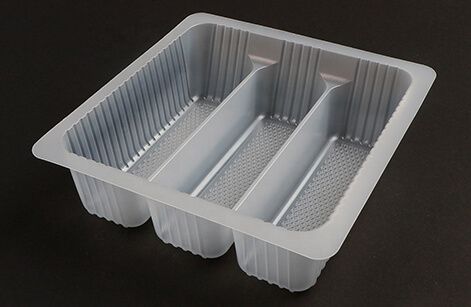

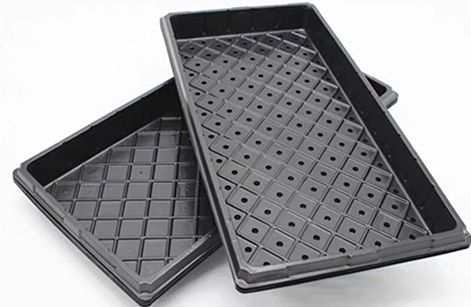

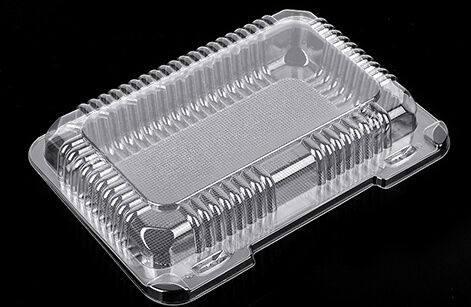

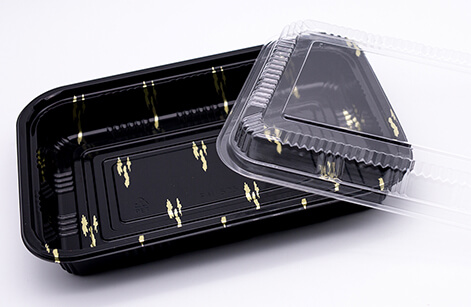

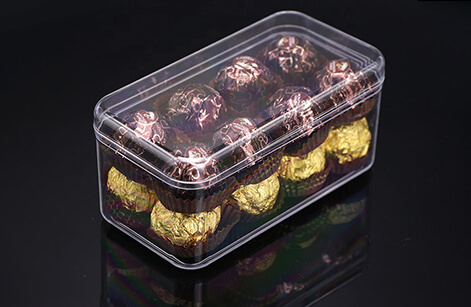

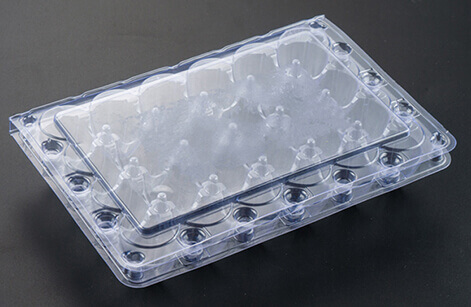

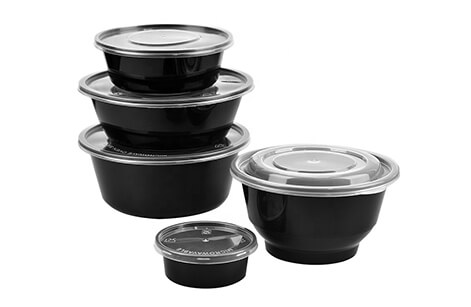

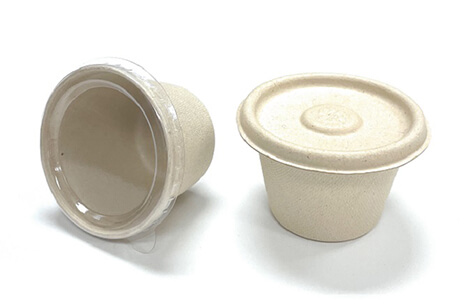

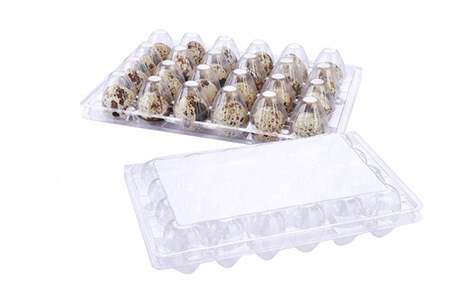

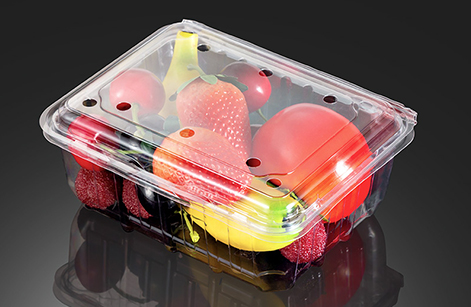

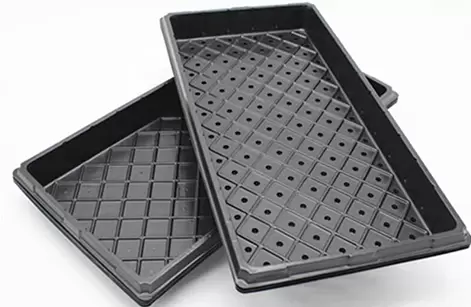

TTF serisi tam otomatik termoform makinemiz son modelimizdir. geliştirilen çekirdek ürün. Plastik termoform makinesi, şekillendirme, delme, kesme ve istifleme işlemlerini proseste birleştirir. Tek kullanımlık plastik ürünlerin üretimi için. Talep edilen müşterilerin çoğuna uygun plastik tepsiler, kapaklı kaplar, beslenme kutuları, yan delikli meyve kutusu, kapaklar, ampul tepsisi, çilek ve yaban mersini kutusu vb delikli plastik kaplar üretebilmektedir. Makine tamamen servo motor ile tahrik edilmektedir. Kararlı çalışma, düşük gürültü, yüksek verim, yüksek kalite.

Isıtma:
Trimble (Çin)
Dokunmatik ekran:
Detla (Tayvan)
Parça: manuel Manuel kalıp
değiştirmek
dört istasyonlu termoform makinesi
  • Levha taşıma
    dört istasyonlu termoform makinesi
  • Levha taşıma

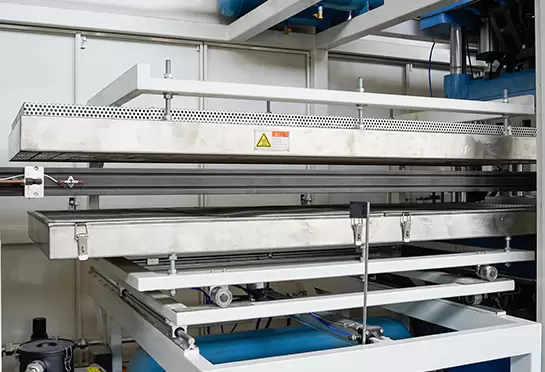

  • Isıtma:
    Trimble (Çin)
  • Parça:manuel

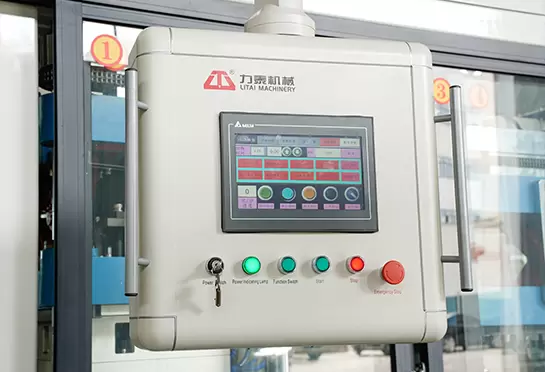

  • Dokunmatik ekran:
    Detla (Tayvan)
  • Manuel kalıp
    değiştirmek
  • Şekillendirme
  • Yumruklama
  • Kesme
  • Yığma
  • Emniyet
    gösterge

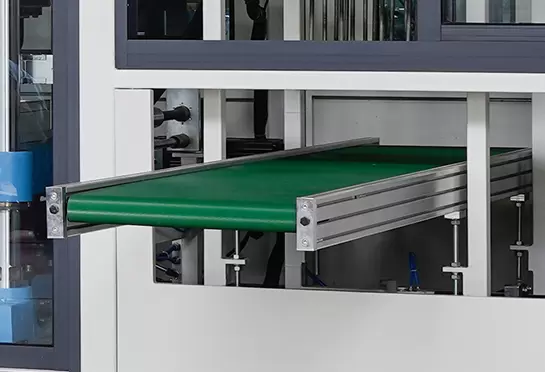

  • Konveyör
  • Boşa harcanan sayfa
    toplama parçası

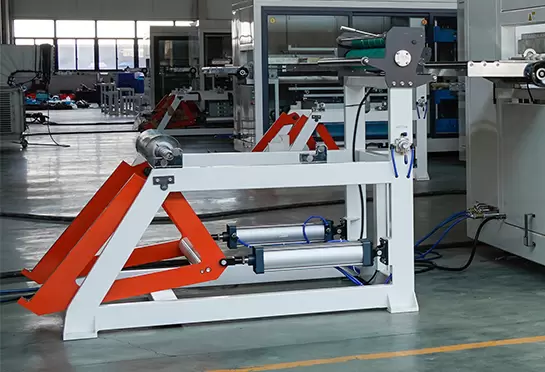

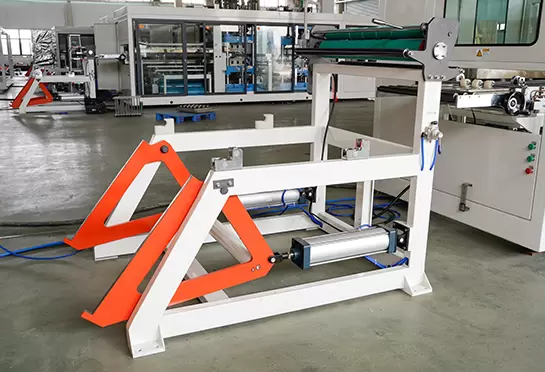

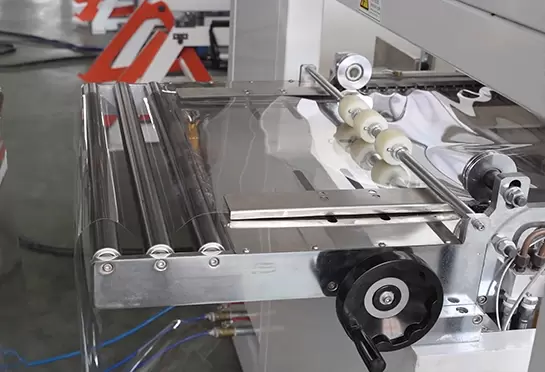

Sayfa besleme
Sayfa besleme

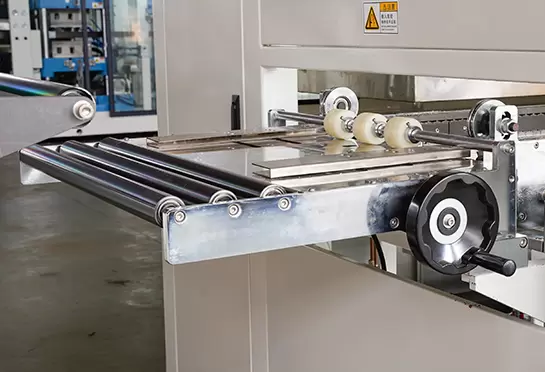

Levha taşıma
Levha taşıma

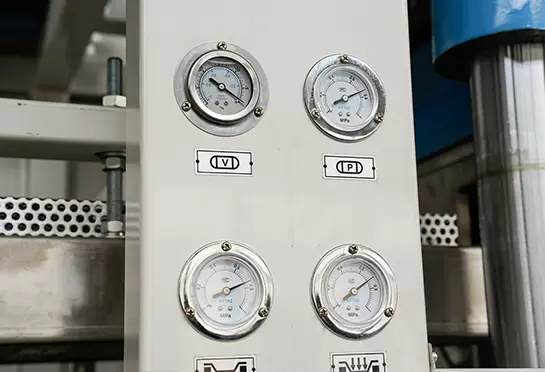

Barometre
Barometre

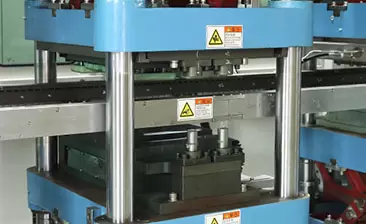

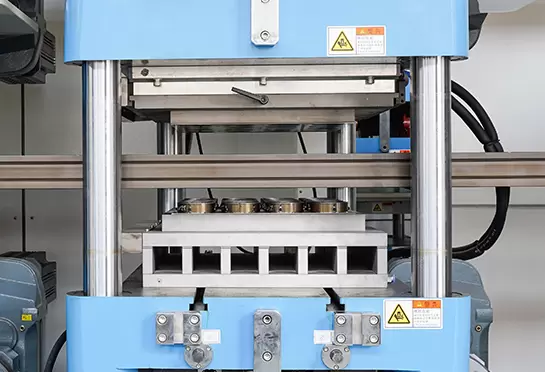

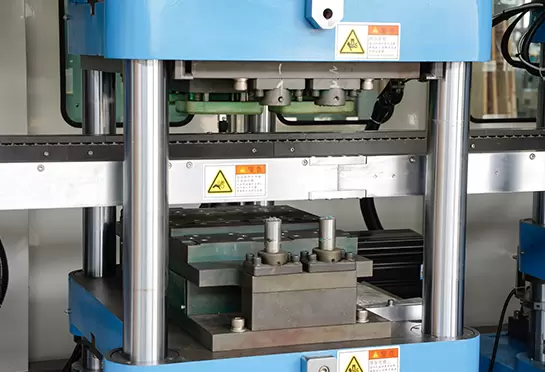

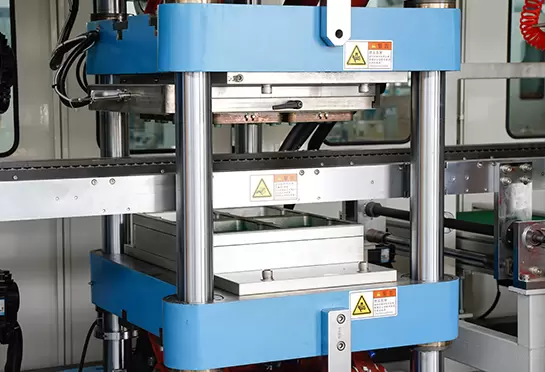

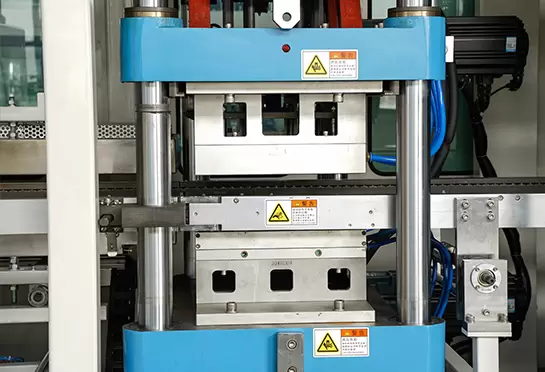

Şekillendirme
Şekillendirme

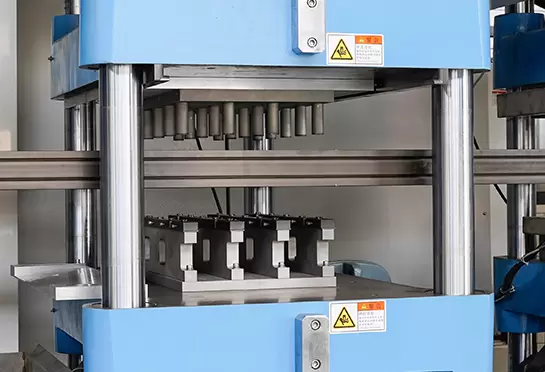

Yumruklama
Yumruklama

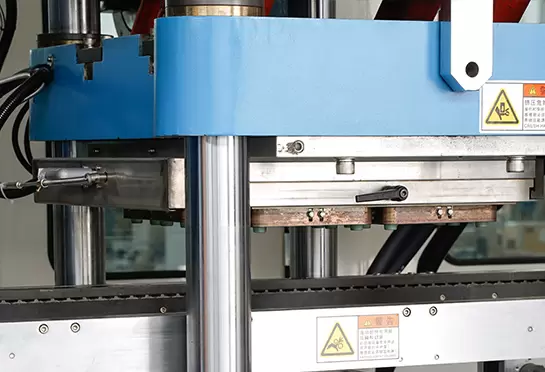

Kesme
Kesme
Yığma
Yığma

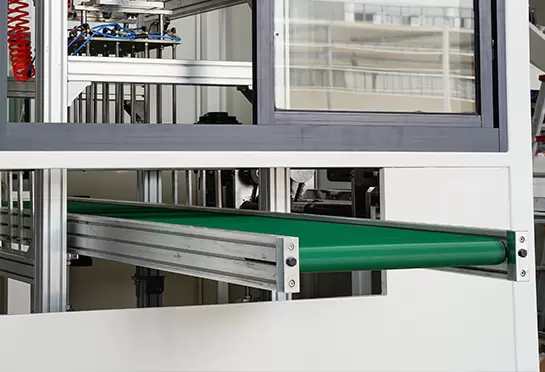

Konveyör
Konveyör
Emniyet
gösterge
Emniyet
gösterge
Boşa harcanan sayfa
toplama parçası
Boşa harcanan sayfa
toplama parçası
  • Sayfa besleme

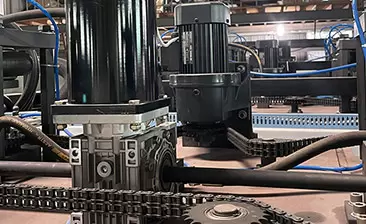

  • Levha taşıma
  • Isıtma:
    Erstein (Almanya)
  • Parça:otomatik
  • Barometre
  • Yukarı çekme servosu:
    Detla (Tayvan)
  • Şekillendirme
  • Yumruklama

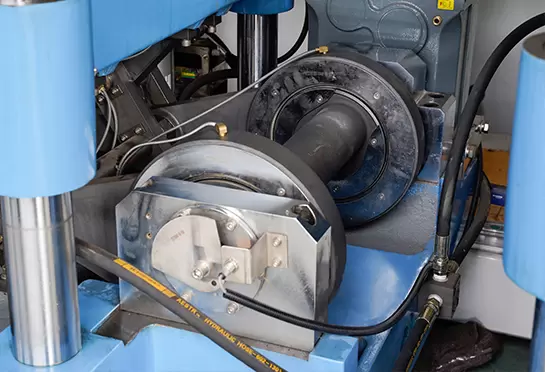

  • Eksantrik tekerlek
  • Hızlı kalıp değişimi
  • Güvenlik Göstergesi
  • Otomatik ayarlama
    kalıba dökmek
  • Kesme

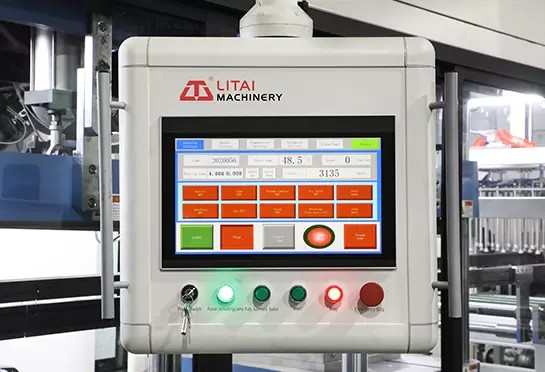

  • Dokunmatik ekran:
    Siemens (Almanya)
  • Emniyet
    gösterge

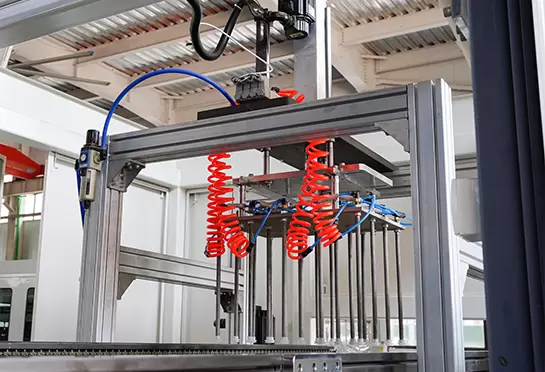

  • Yığma
  • Konveyör
  • Boşa harcanan sayfa
    toplama parçası
  • Emniyet
    Gösterge

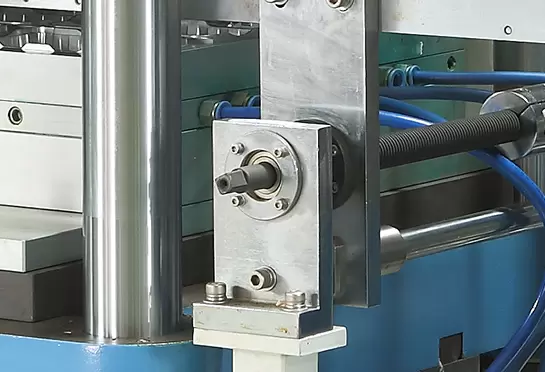

  • Hızlı kalıp değişimi
Isıtma:
Erstein (Almanya)
Barometre Çekme servosu:
Detla (Tayvan)
Parça:otomatik Hızlı değiştirme
Kalıp
Dokunmatik ekran:
Siemens (Almanya)
Eksantrik
tekerlek
Otomatik ayarlama
kalıba dökmek

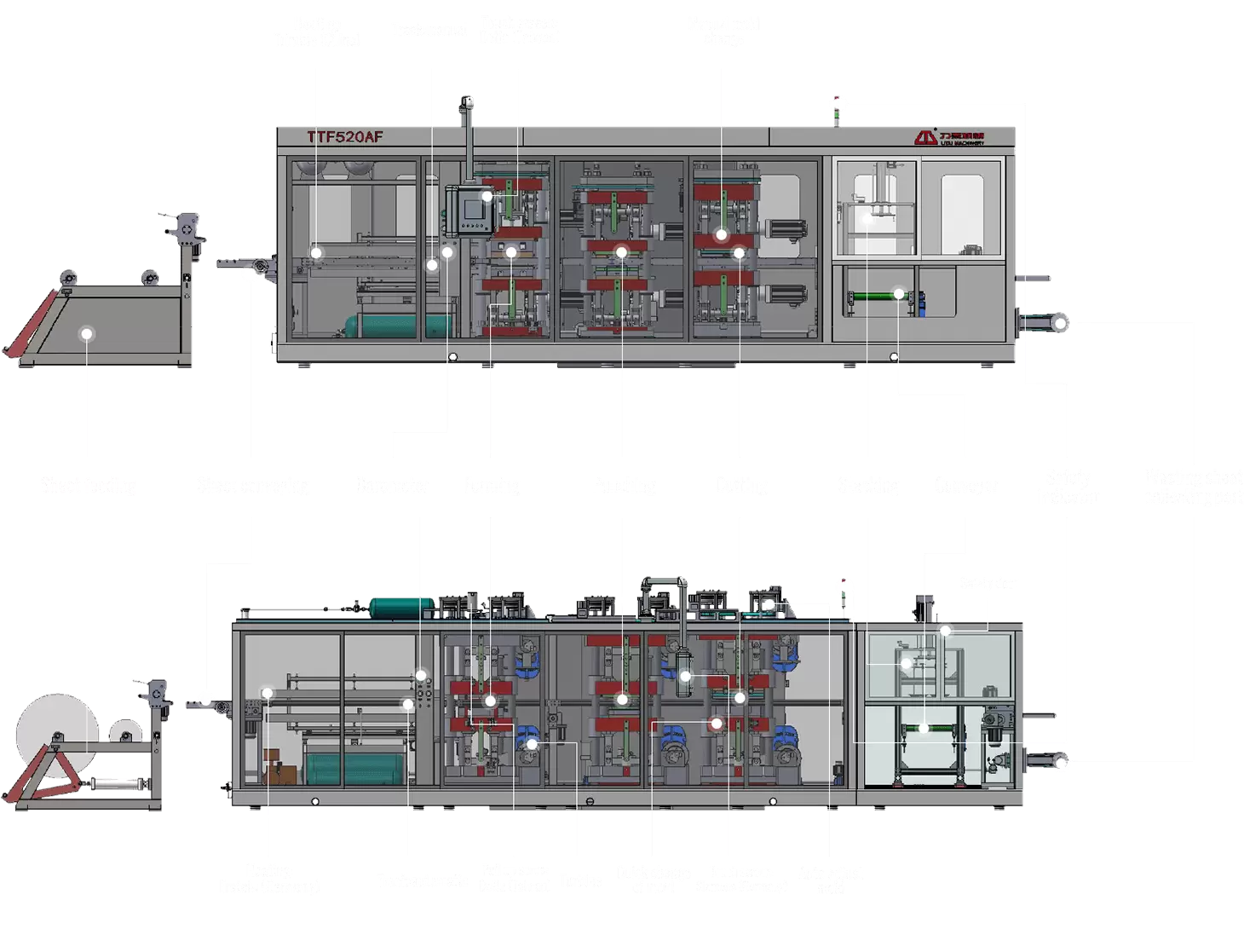

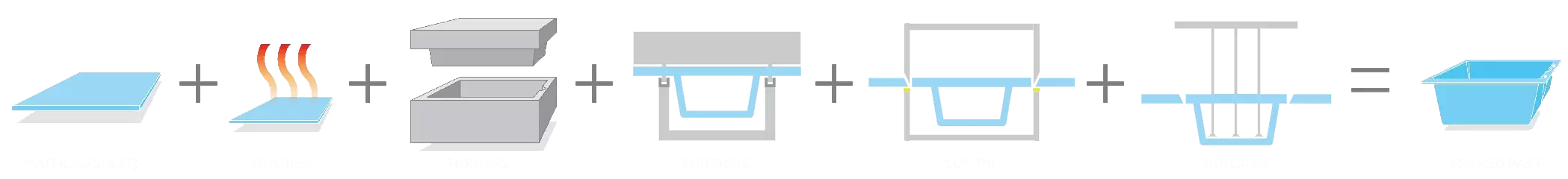

dört istasyonlu termoform makinesi Kalıplama işleminin ana hatları

MAKİNE ÖZETİ

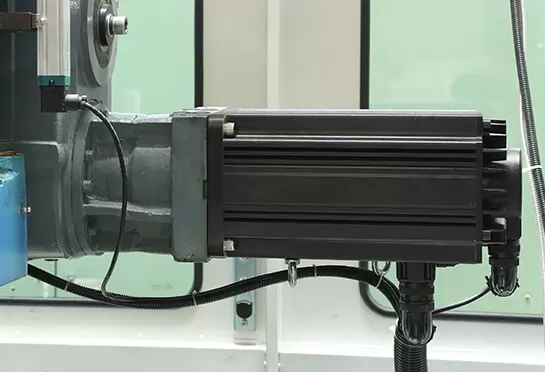

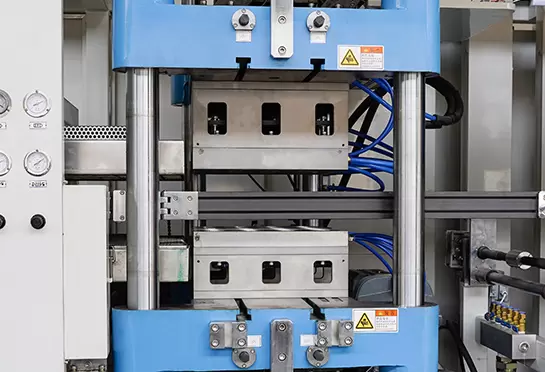

  • Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir.

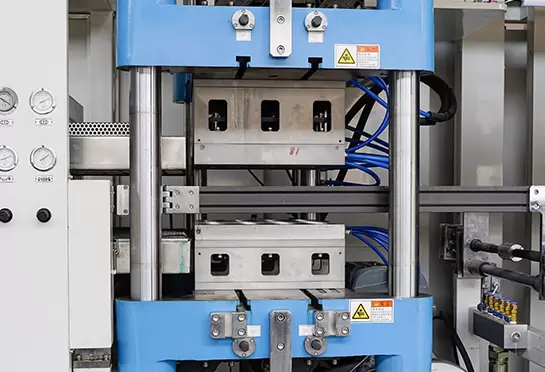

  • Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır.

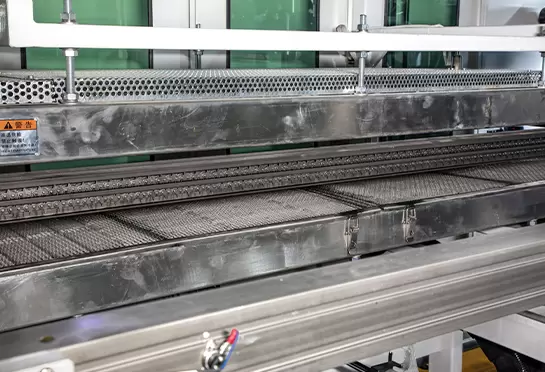

  • Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃.

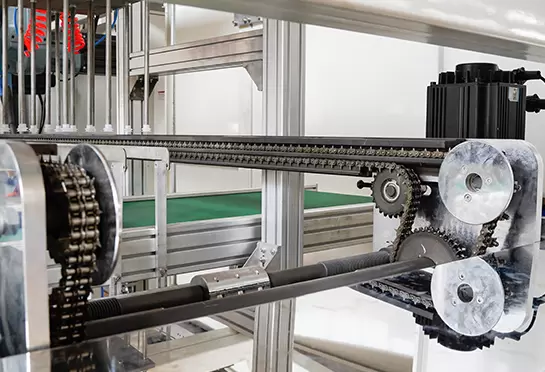

  • 65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar.

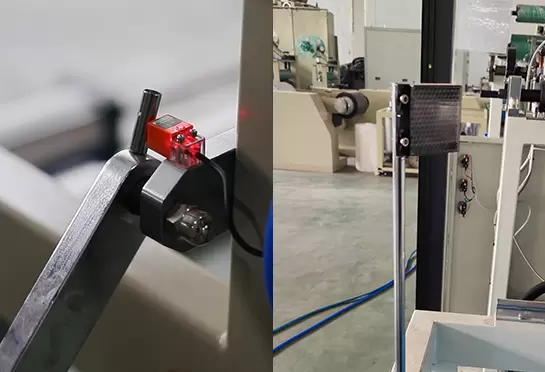

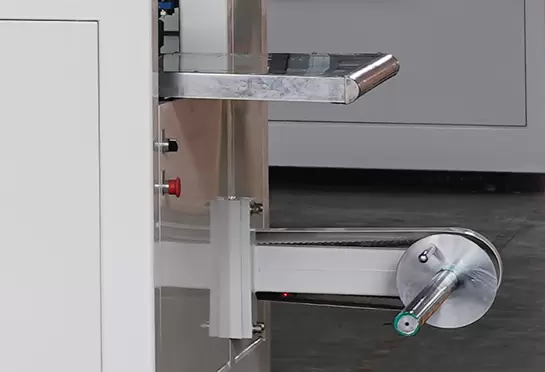

  • Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır.

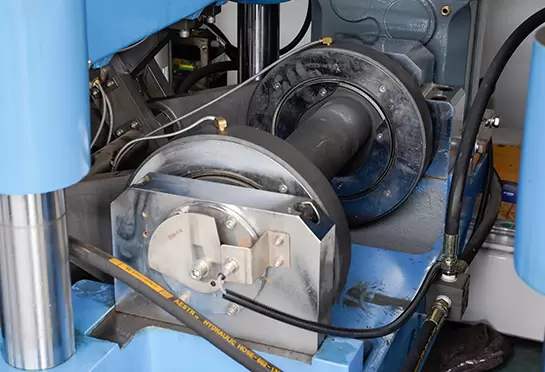

  • Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir.

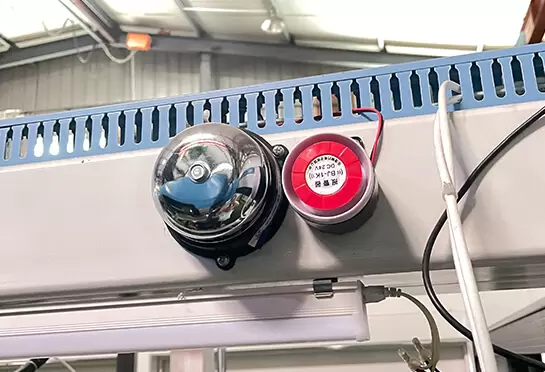

  • Sürgülü kapılarda alarm fonksiyonu bulunmaktadır.

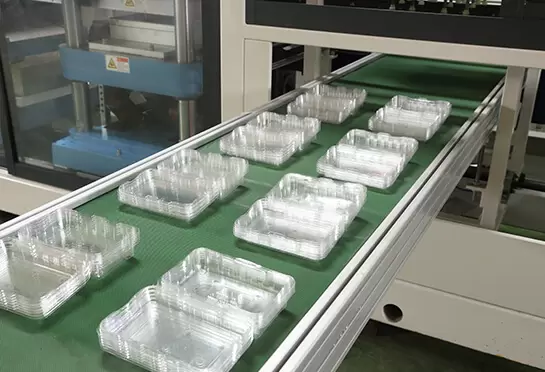

  • Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar.
Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir. Her servo motor, makinenin aşırı çalışması için aşırı yük korumasına sahiptir.
Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır. Kalıp değiştirme süresini son derece kısaltan hızlı kalıp değiştirme cihazı bulunmaktadır.
Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃. Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı <1℃.
65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar. 65#Mn'den yapılmış dişli zincir, sacın taşınmasına yardımcı olur. Su soğutmalı alüminyum raylar, su tasarrufu sağlar.
Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır. Besleme ve ısıtma kısmında, üretim sürecinden kaynaklanan hatalı çalışmayı önlemek için optoelektronik şalter bulunmaktadır.
Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir. Her istasyon, eksantrik krank bağlantı yapısı tarafından tahrik edilir.
Sürgülü kapılarda alarm fonksiyonu bulunmaktadır. Sürgülü kapılarda alarm fonksiyonu bulunmaktadır.
Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar. Düşük ağırlık merkezi ve bitmiş ürünlerin yüksekliğinin yanı sıra sabit çalışma, kolay kullanım ve kolay görüntüleme sağlar.
