YARDIMCI EKİPMAN
Kırıcı TP-650
Atık levha kırma Ev / Sac Ekstruder
Sac Ekstruder
Sanayi ve ticaret ürünleri imalatı ve satışı
Kırma kapasitesi: 300kg/saat
Çap: 10.5mm
Kıvrımlı bıçak: 6 adet
Sabit bıçak: 4 adet
Motor gücü: 15 kw
Güç Kaynağı: 3PH-380V/50Hz
Boyut: L1600 x W1200 x H2000mm
Ağırlık: 500kg
YARDIMCI EKİPMANOtomatik BesleyiciBesleme malzemesi otomatik
ZD-2000Model: ZD-2000
Maks. Çıkış (bir saat): 2000kg
Anma gücü: 2.3kw
Güç kaynağı: 3PH-380V/50Hz
Taban parçasını boyutlandırın: L900xW900xH700mm
Boyut paslanmaz çelik boru: L1400*D133mm
Besleme yöntemi: Vidalı besleme
YARDIMCI EKİPMANkarıştırıcıAtık malzeme ile yeni malzemenin karıştırılması
TJB-1100Hazne: 1100mm
Motor gücü: 2.2kw
Güç Kaynağı: 3PH-380V/50Hz
Maksimum Çıkış Başına (bir kez): 125kg
Maksimum Çıkış Başına (bir saat): 500kg
Boyut: L1100xW1100xH1050mm
Ağırlık: 125kg
YARDIMCI EKİPMANSoğutma kulesiÜç silindirin soğutulması
30TModel: 30T
Yükseklik: 2300mm
Çap: 1800mm
Motor Gücü: 1.1kw
Güç Kaynağı: 3PH-380V/50Hz
Kapasite: 30T
Ağırlık: 100kg
ANA TEKNİK PARAMETRE
| Modeli |
| Uygun Malzeme |
| Maks. Ürün Genişliği |
| Sac Kalınlığı Aralığı |
| Vida Çubuk Çapı (Ana makine) |
| Vida Çubuk Çapı (Yardımcı makine) |
| Vida L/D oranı (Ana makine) |
| Vida L/D oranı (Yardımcı makine) |
| Ana Motor Gücü |
| Maks. Çıktı |
| Güç kaynağı |
| Boyut |
| Ağırlık |
| PP PS |
| 770mm |
| 0.3-2.0mm |
| 110 mm |
| - |
| 32:1 |
| - |
| 75kw |
| 240kg/saat |
| AC 380V,50Hz, Üç fazlı, Dört telli |
| L14000xG2600xY1800mm |
| 9T hakkında |
| PP PS |
| 770mm |
| 0.3-2.0mm |
| 110 mm |
| - |
| 32:1 |
| - |
| 75kw |
| 240kg/saat |
| AC 380V,50Hz, Üç fazlı, Dört telli |
| L14000xG2600xY1800mm |
| 9T hakkında |
Yüksek güvenlik
Yüksek stabilite
Düşük gürültü
Düşük enerji
tüketim
Yüksek oran
Tam otomatik

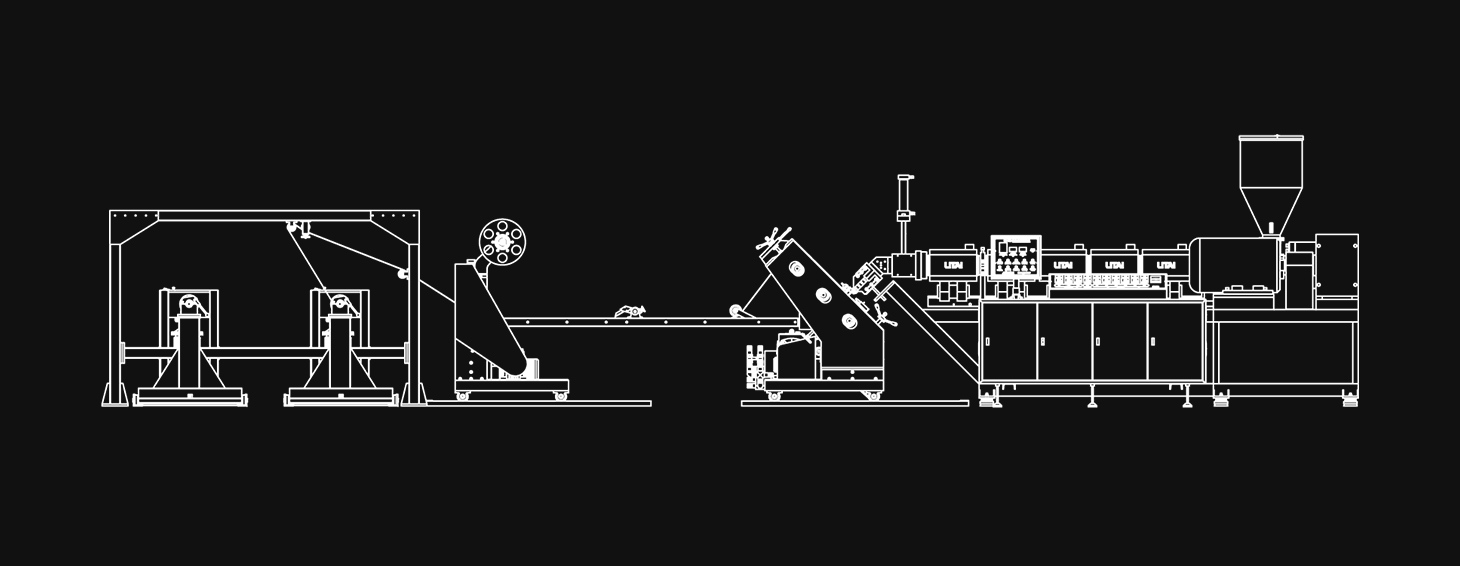

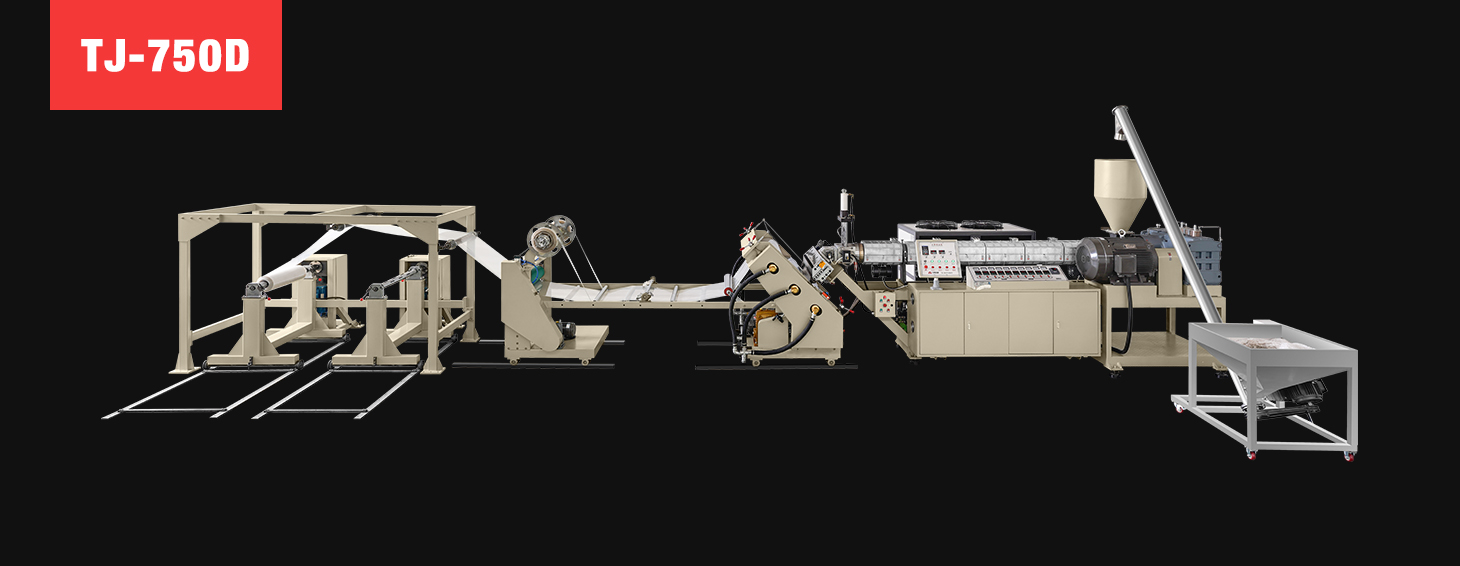

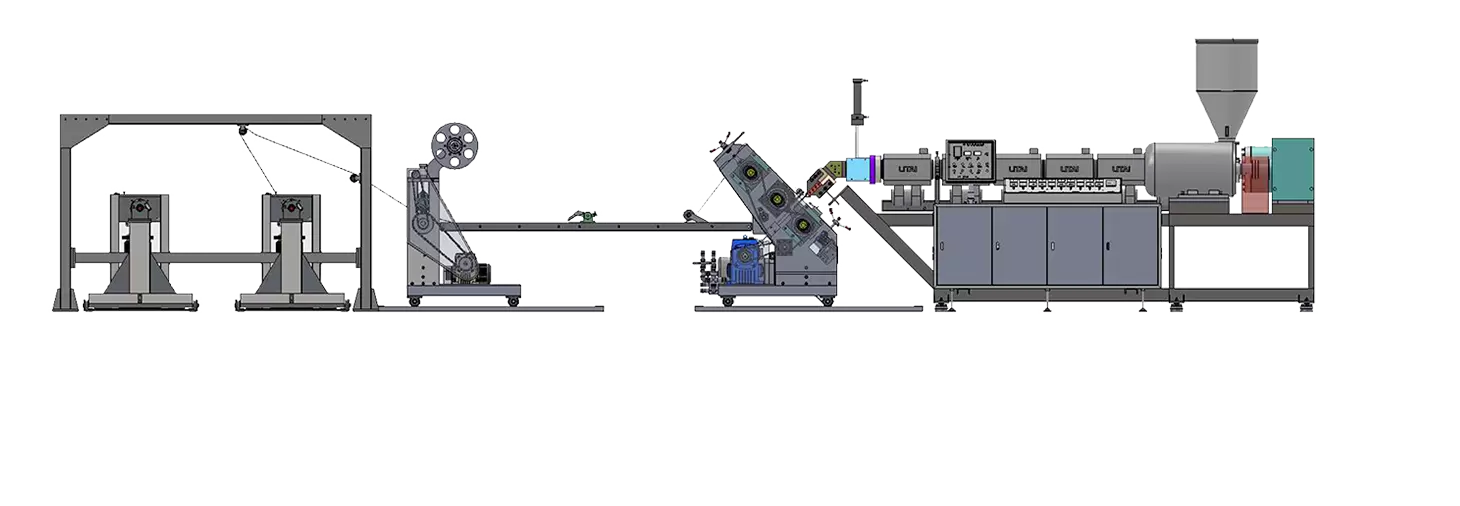

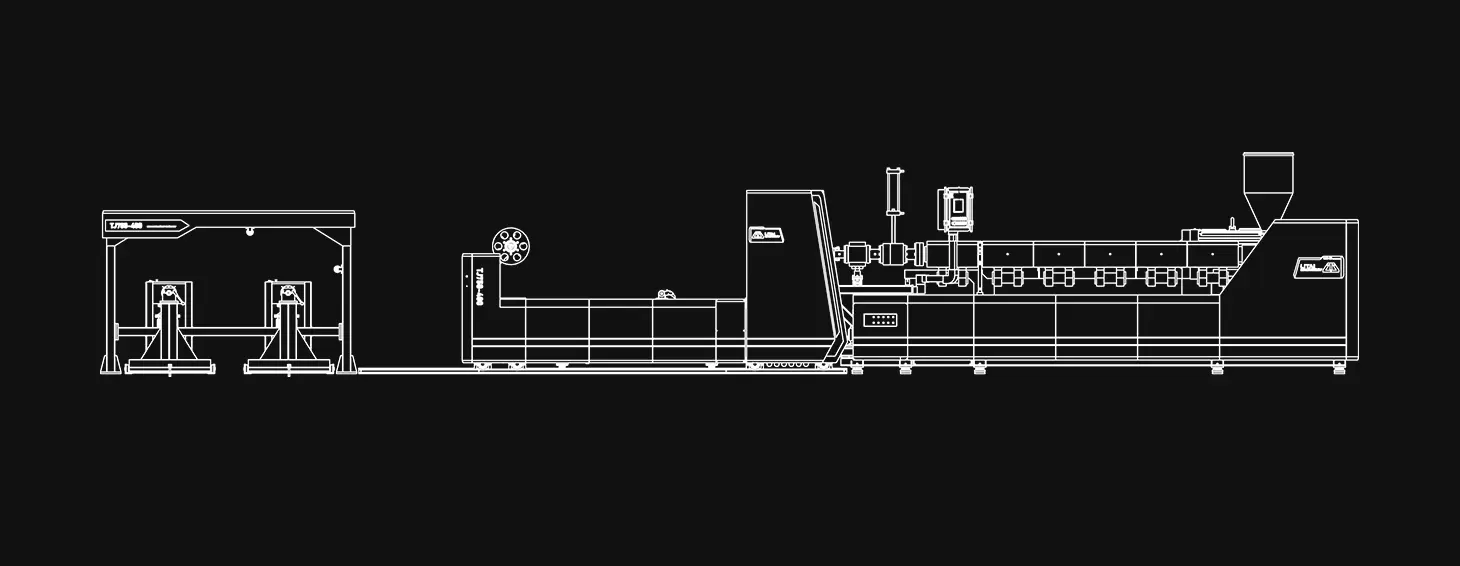

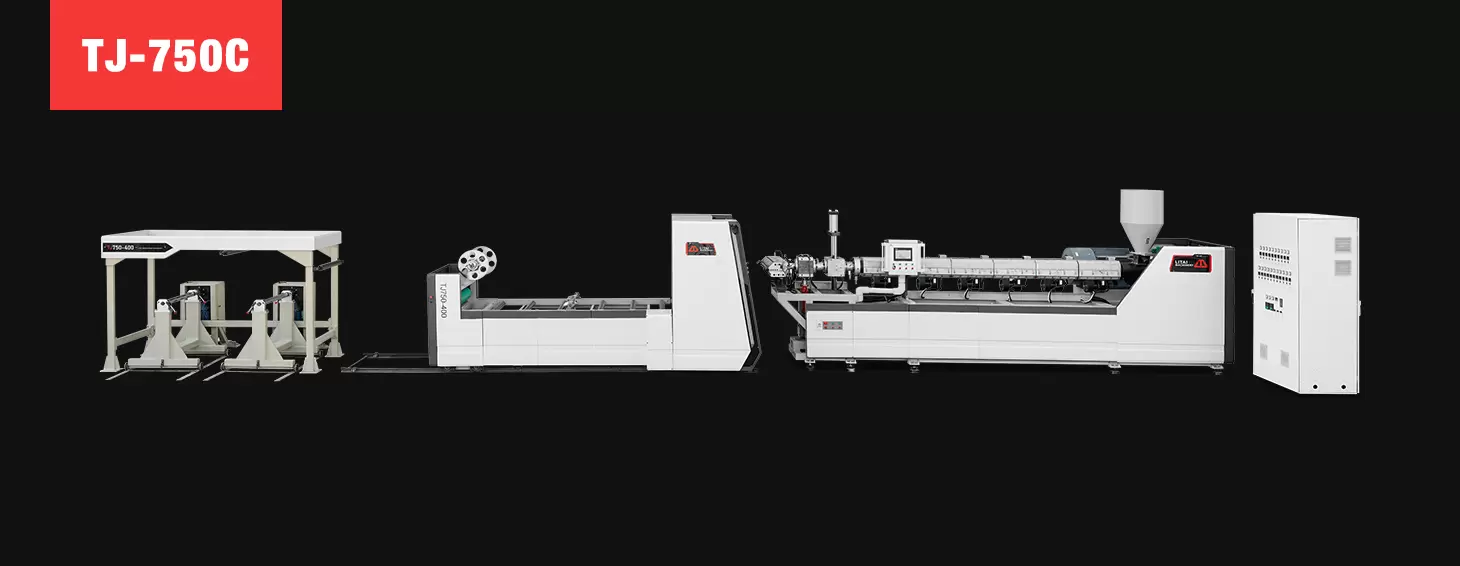

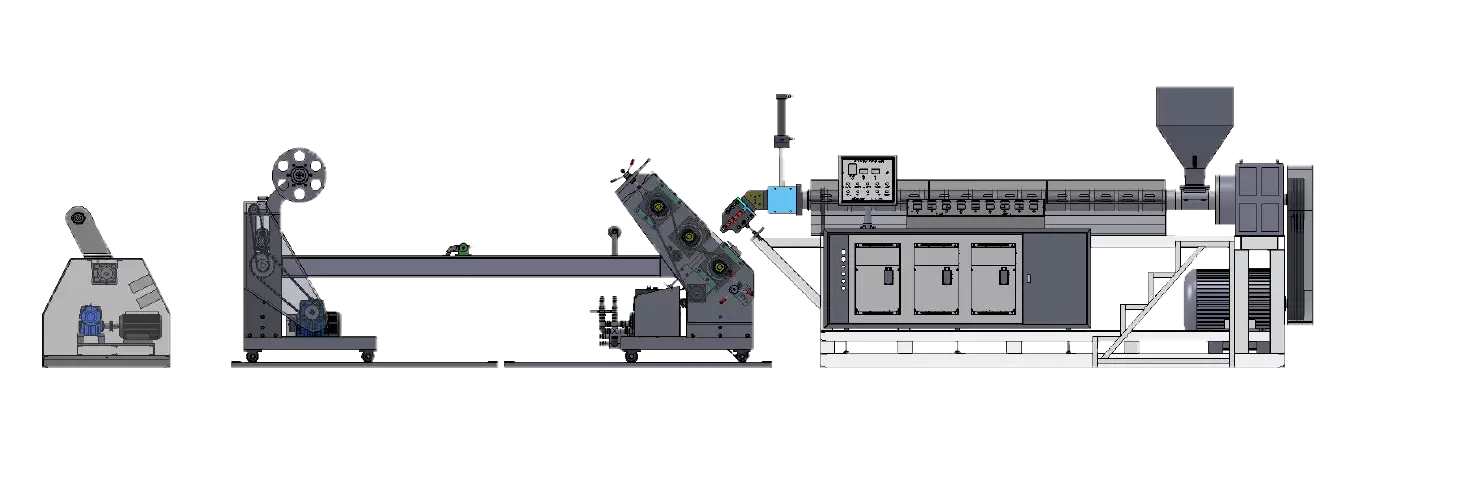

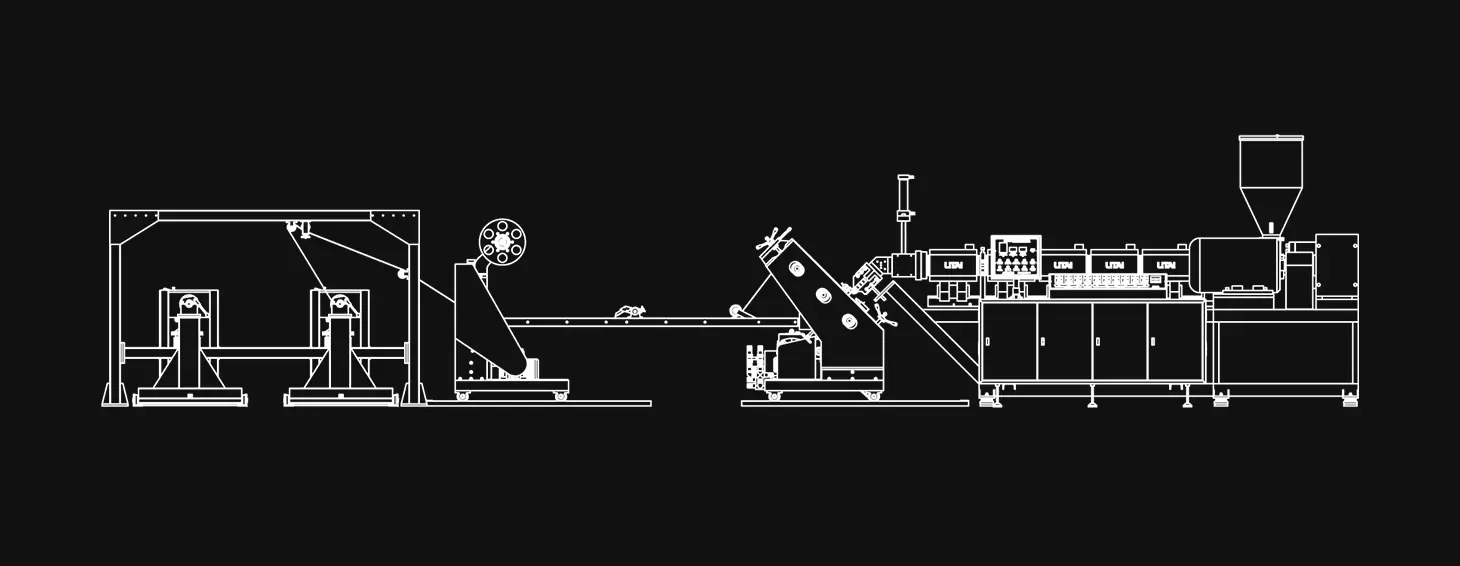

Hat şeması TJ-750
Hat şeması TJS-750
Başvuru

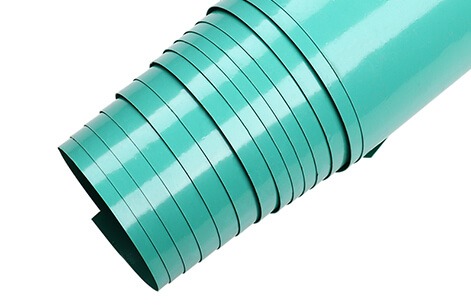

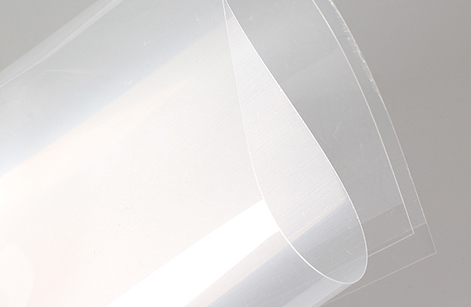

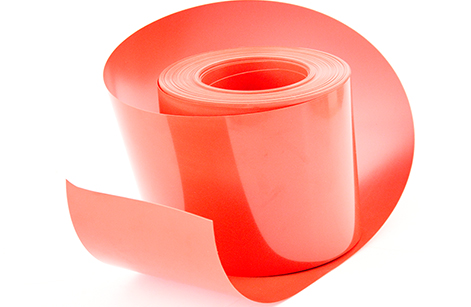

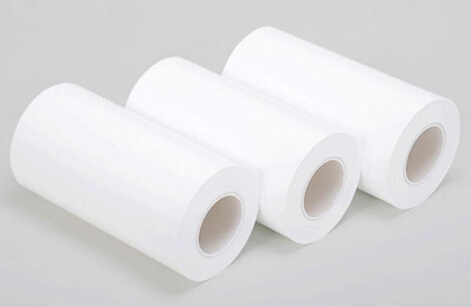

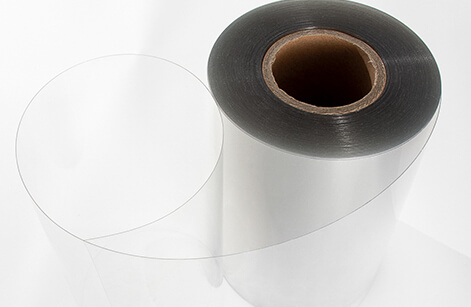

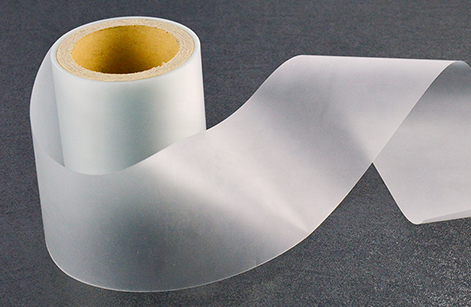

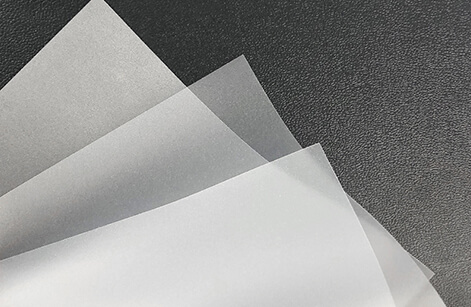

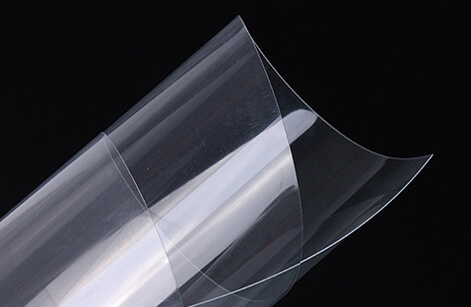

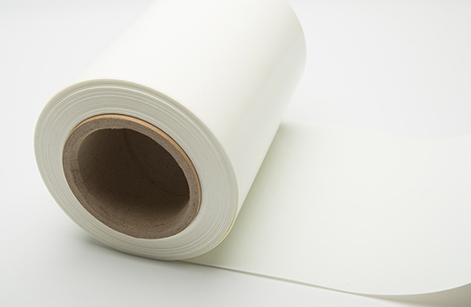

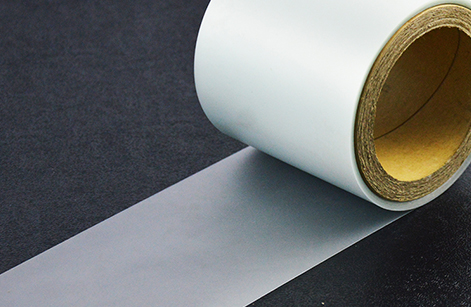

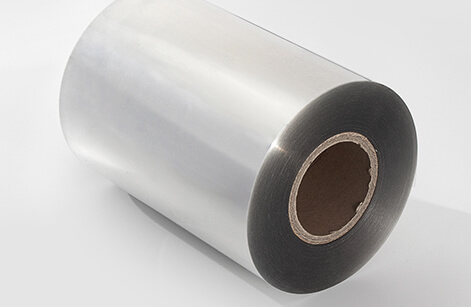

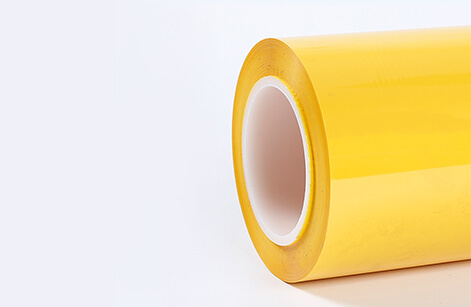

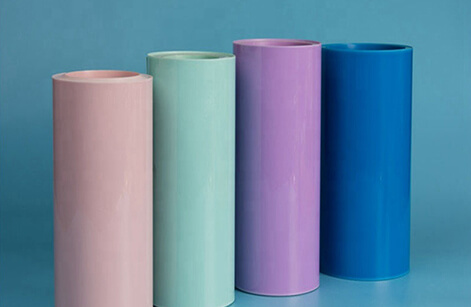

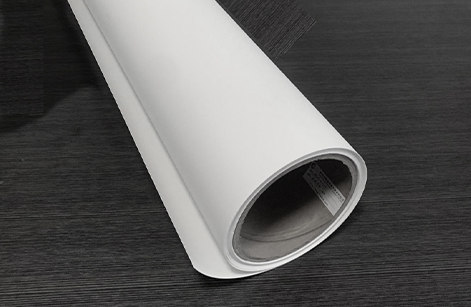

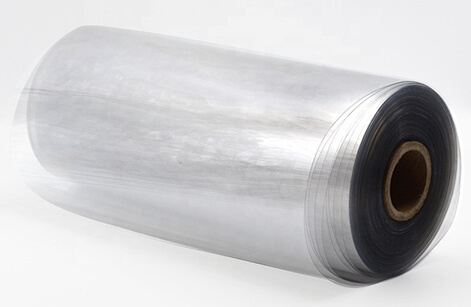

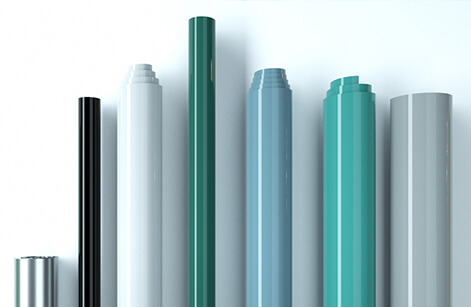

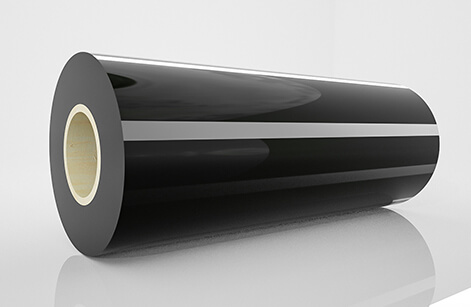

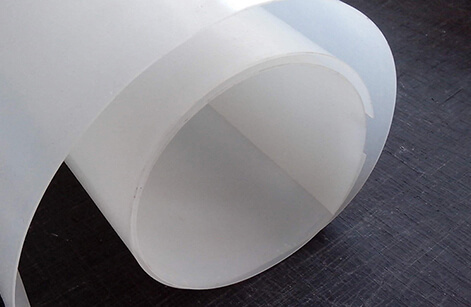

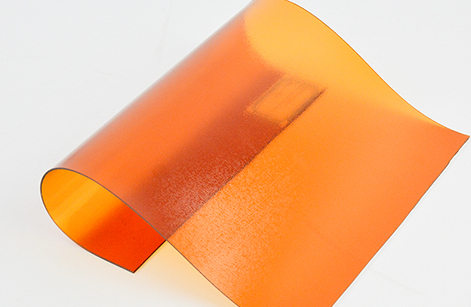

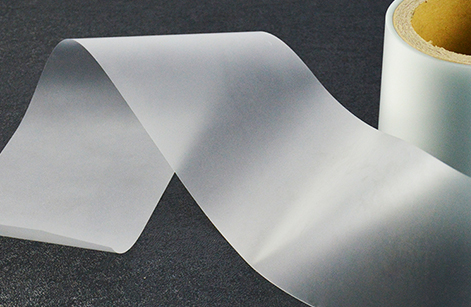

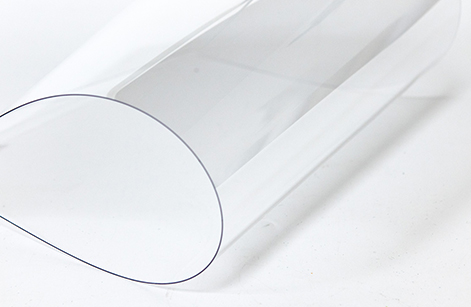

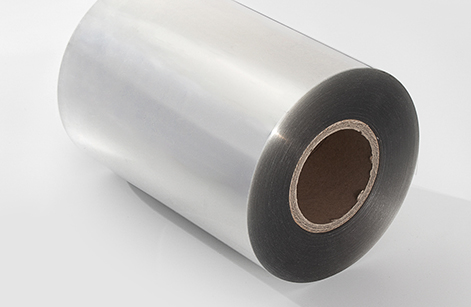

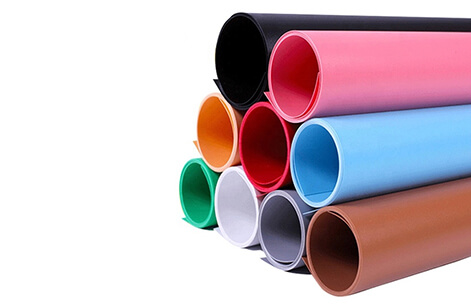

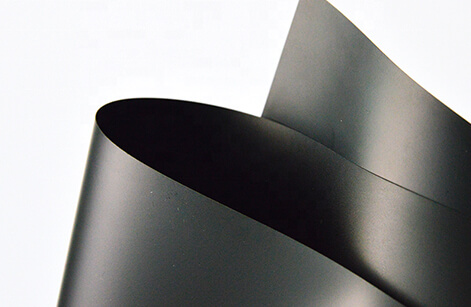

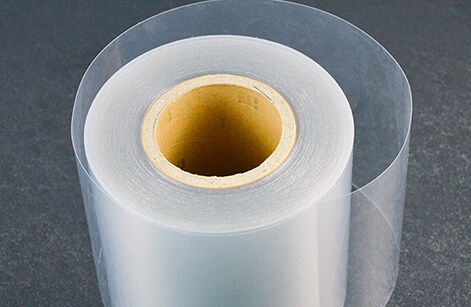

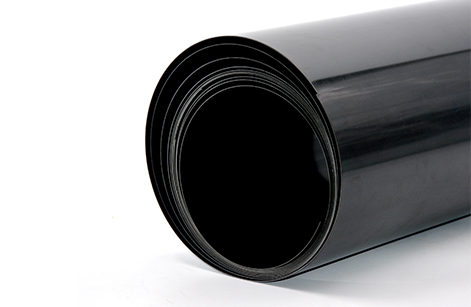

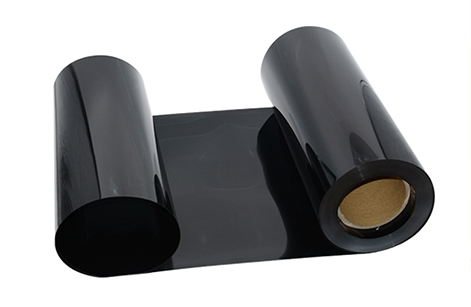

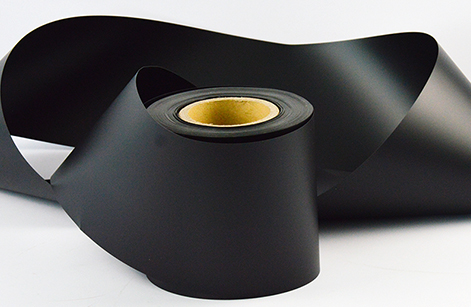

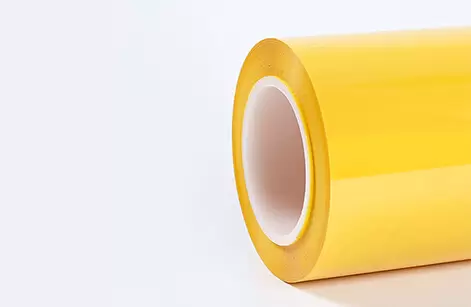

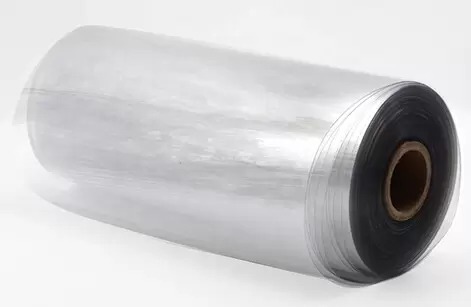

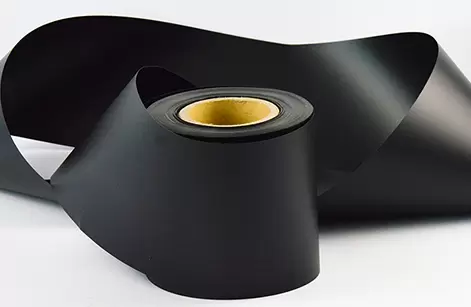

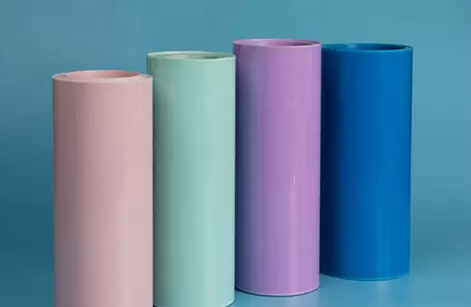

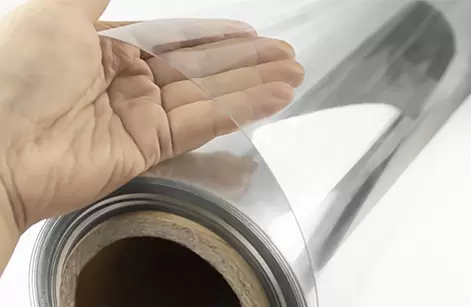

Sac ekstrüder, ekstrüzyon, kalenderleme, çekme ve haddelemeden oluşur. Ana parçalar aşınmaya dayanıklı, korozyona dayanıklı, yüksek sıcaklığa dayanıklı, yüksek kaliteli özel işlem görmüş. Pafta kafası ekstrüzyon kanalındaki düşük direnç kuvveti sac kalınlığını eşit hale getirir, üç silindirli dahili spiral tank etkili bir soğutma sağlar ve hidrolik basınç ünitesi ile ağ değiştiriciyi değiştirmek ve kurmak kolaydır, makineyi durdurmaya gerek yoktur. Makine, PP/PS granülünü tek renkli PP/PS levhaya ekstrüde eder; bu, plastik ürünlerin termoform makinelerinde bardak, yemek kabı, tepsi, tabak, kase, kapak vb. gibi üretilmesinde kullanılır.

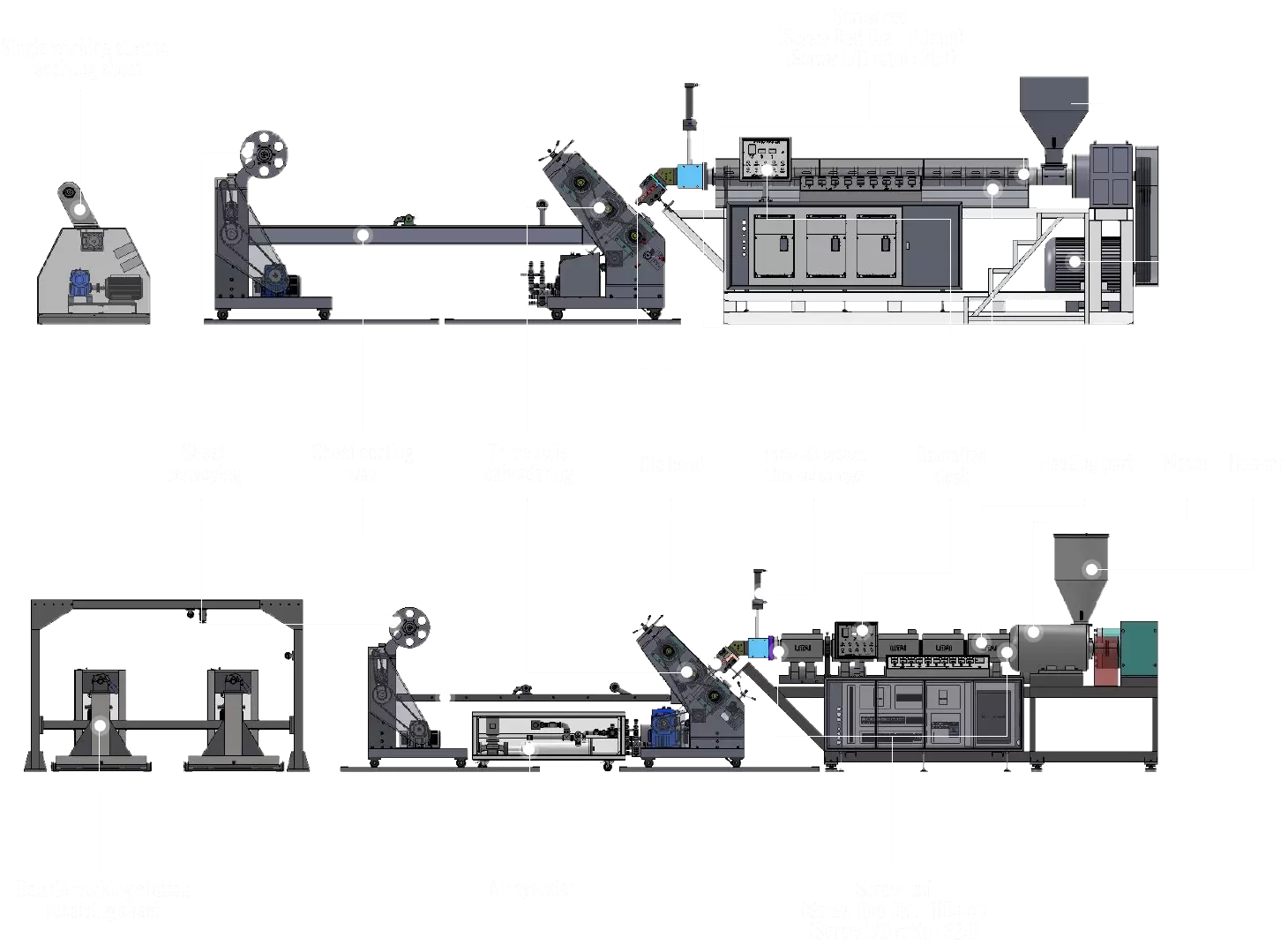

Tek çalışma istasyonu
alma sacı Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 30:1)
alma sacı Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 30:1)
- Tek çalışma istasyonu
alma sayfası
- Çarşaf
taşıma
- Sac soğutma
yol
- Üç rulo
perdahlama
- Kalıp kafası

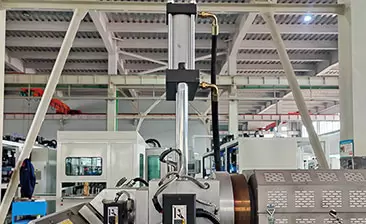

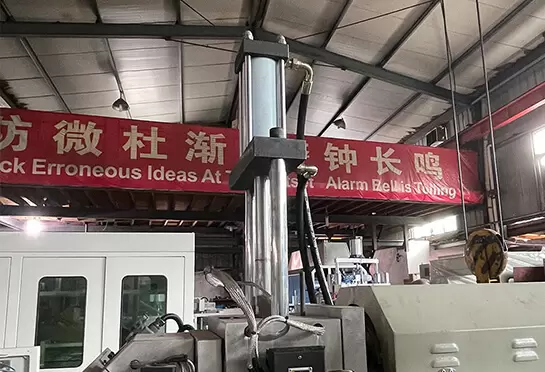

- Hidrolik sistem
filtre ağ değiştirici

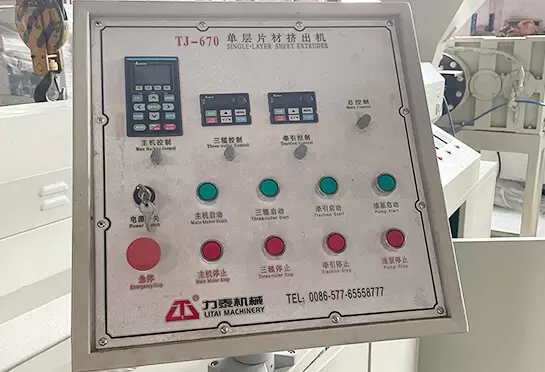

- Operasyon
çalışma masası
- Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 30:1) - Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 30:1) - Isıtma parçası

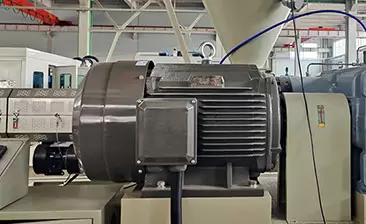

- Motor
- huni
Çarşaf
taşıma
taşıma
Çarşaf
taşıma
taşıma
Sac soğutma
yol
yol
Sac soğutma
yol
yol
Üç rulo
perdahlama
perdahlama
Üç rulo
perdahlama
perdahlama
Kalıp kafası
Kalıp kafası
Hidrolik sistem
filtre ağ değiştirici
filtre ağ değiştirici
Hidrolik sistem
filtre ağ değiştirici
filtre ağ değiştirici
Operasyon
çalışma masası
çalışma masası
Operasyon
çalışma masası
çalışma masası
Isıtma parçası
Isıtma parçası

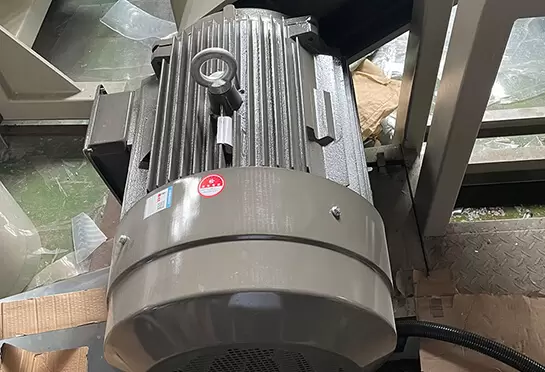

Motor
Motor
huni
huni
- Çift çalışma istasyonu
alma sayfası
- Çarşaf
taşıma
- Hava silindiri
- Sac soğutma
yol
- Üç rulo
perdahlama
- Kalıp kafası
- Hidrolik sistem
filtre ağ değiştirici
- Operasyon
çalışma masası
- Isıtma parçası
- Motor
- hazne
- Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 32:1) - Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 32:1)
Çift çalışma istasyonu
alıcı levha Hava silindiri Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 32:1)
alıcı levha Hava silindiri Vidalı çubuk
(Vida Çubuk Çapı : 110mm)
(Vida L/D oranı : 32:1)
MAKİNE ÖZETİ

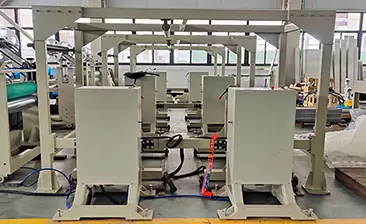

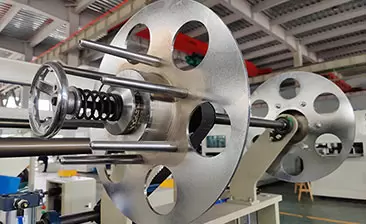

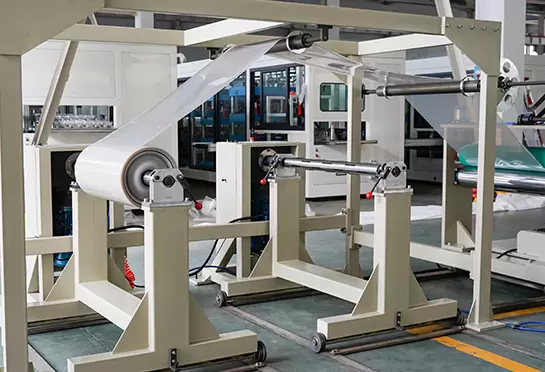

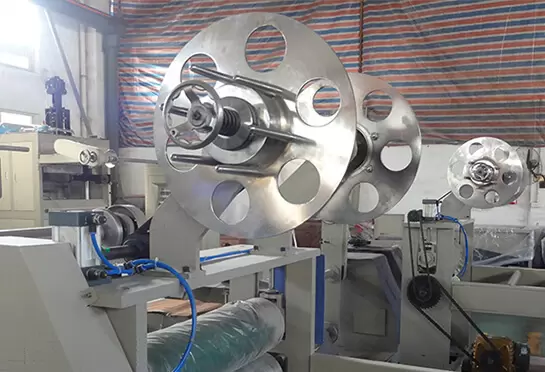

- Çift istasyonlu sarma parçası, araba tipi anahtarlama, gaz şaftlı sarma silindiri, kolay sökme, yüksek verimlilik, düşük emek yoğunluğu benimser.

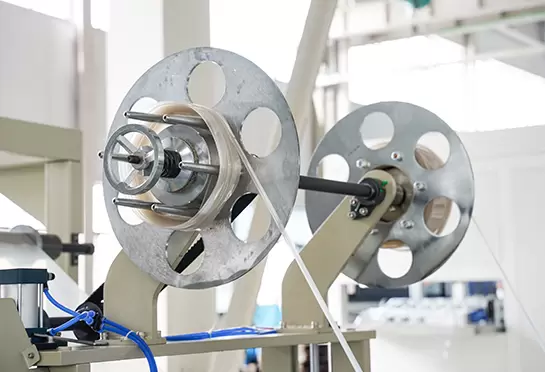

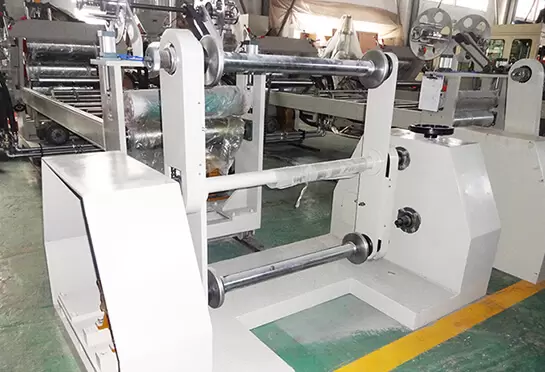

- Kenar malzemesi sarma: Kesilen kenar malzemesinin demetler halinde sarılması.

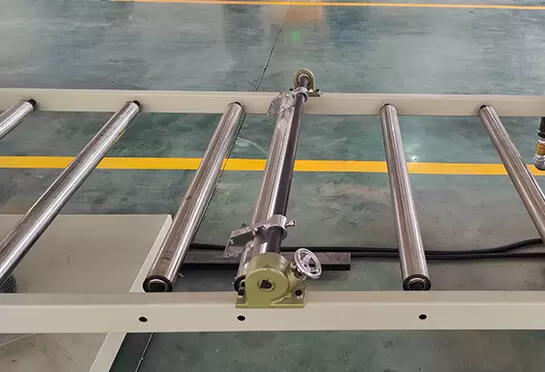

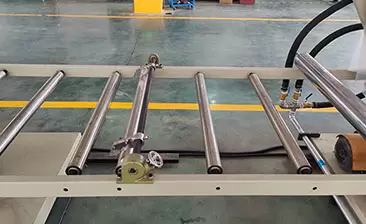

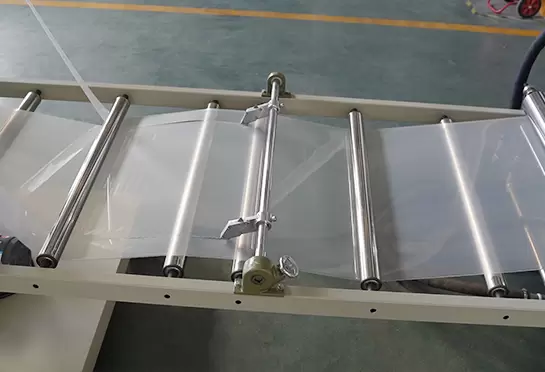

- Soğutma çerçevesi işlevi: soğutma geçişi, fazla hurdayı çıkarın, gerekli genişlikteki sayfayı alın. Aşırı merdaneler ve kesiciler.

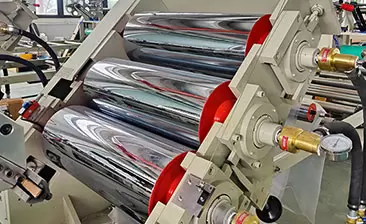

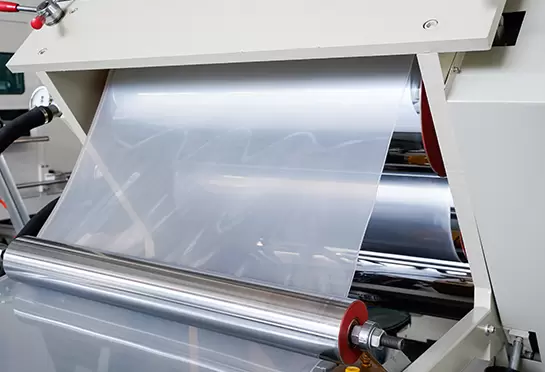

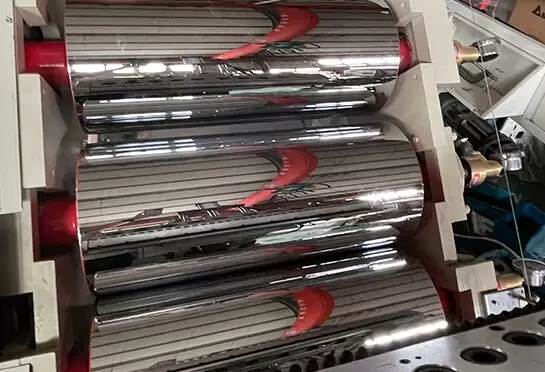

- Kalıp tarafından ekstrüde edilen ham maddeyi bir plaka şekline bastıran ve oluşturmak için soğuyan üç silindir parçası; üç silindir eğik üç silindirdir, basit yapı, kolay kullanım ve bakım.

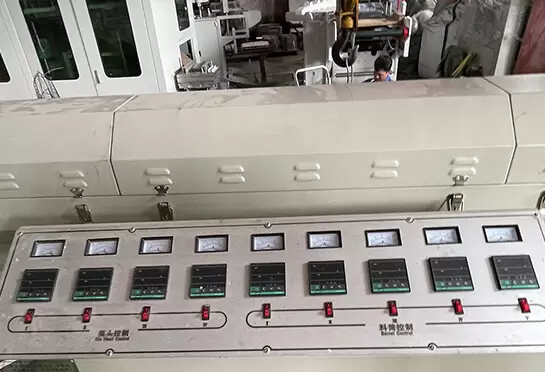

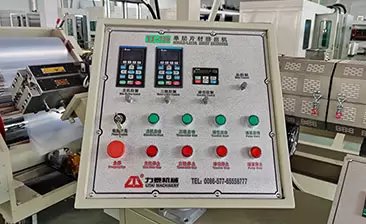

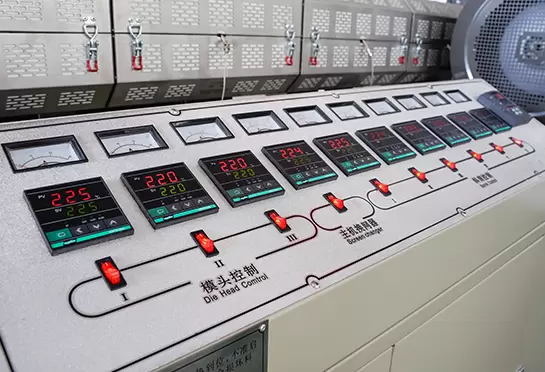

- Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı ＜1℃.

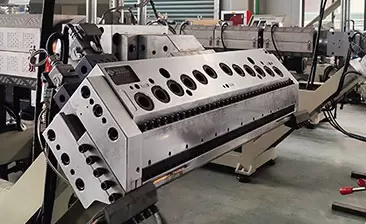

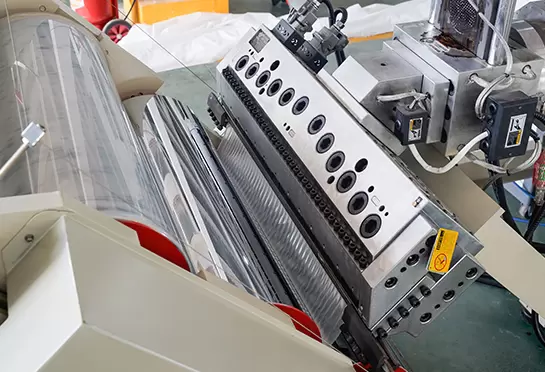

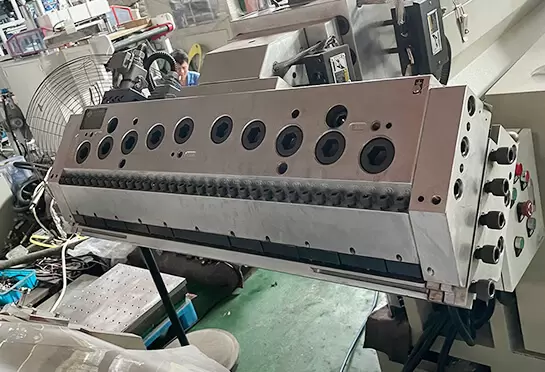

- 45° eğik ekstrüzyon kalıbı: Kalıp kafası ekstrüzyon kanalındaki düşük direnç kuvveti, sac kalınlığını eşit hale getirir.

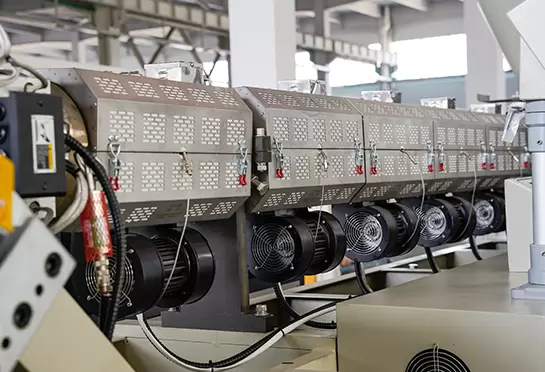

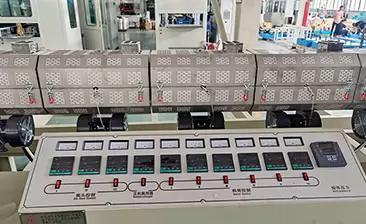

- Sac Isıtma Parçası: ısıtma plastik malzeme; Filtrelemeden sonra malzemeyi ekran değiştiriciye sıkın. Optimum sertlik, güçlü korozyon direnci ve uzun hizmet ömrü ile.

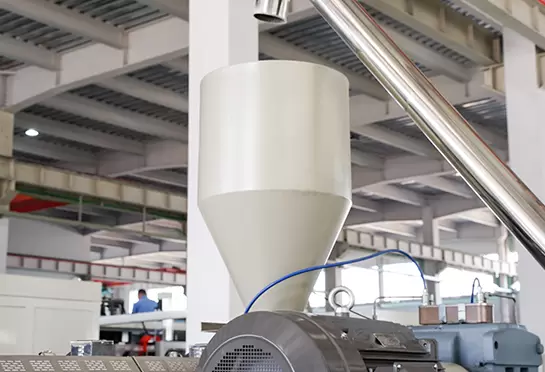

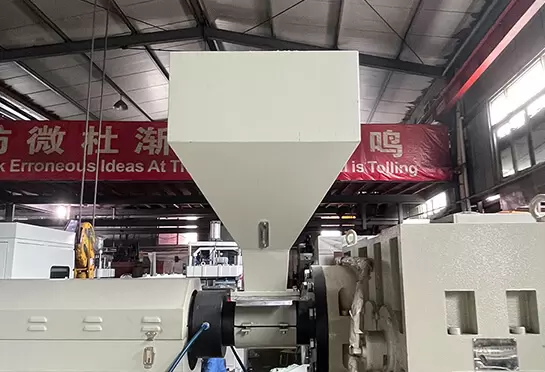

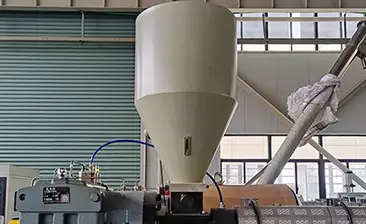

- Hazne: Besleme ve ısıtma kısmı, üretim sürecinden kaynaklanan hataları önlemek için optoelektronik anahtara sahiptir.
Çift istasyonlu sarma parçası, araba tipi anahtarlama, gaz şaftlı sarma silindiri, kolay sökme, yüksek verimlilik, düşük emek yoğunluğu benimser.
Kenar malzemesi sarma: Kesilen kenar malzemesinin demetler halinde sarılması.
Soğutma çerçevesi işlevi: soğutma geçişi, fazla hurdayı çıkarın, gerekli genişlikteki sayfayı alın. Aşırı merdaneler ve kesiciler.
Kalıp tarafından ekstrüde edilen ham maddeyi bir plaka şekline bastıran ve oluşturmak için soğuyan üç silindir parçası; üç silindir eğik üç silindirdir, basit yapı, kolay kullanım ve bakım.
Makine PID sıcaklık sistemini benimser, yüksek hassasiyet gösterir ve sıcaklık kontrol toleransı ＜1℃.
45° eğik ekstrüzyon kalıbı: Kalıp kafası ekstrüzyon kanalındaki düşük direnç kuvveti, sac kalınlığını eşit hale getirir.
Sac Isıtma Parçası: ısıtma plastik malzeme; Filtrelemeden sonra malzemeyi ekran değiştiriciye sıkın. Optimum sertlik, güçlü korozyon direnci ve uzun hizmet ömrü ile.
Hazne: Besleme ve ısıtma kısmı, üretim sürecinden kaynaklanan hataları önlemek için optoelektronik anahtara sahiptir.
